消声器
消声器概述
    1.消声器是降低空气动力性噪声的有效措施之一,空气动力性噪声是通风空调设备常见的噪声污染源。加装消声器,可以降低噪声污染。消声器是一种既允许气流顺利通过,又能有效阻止或减弱声能向外传播的装置,消声器应满足下列五项要求:
    A.声学性能要求:应具有较好的消声特性,在一定的流速、温度、湿度、压力等工作环境下,在要求的频率范围内,有足够大的消声量,或在较宽的频率范围内,有满足需要的消声量;
    B.空气动性能要求:消声器对气流的阻力要小,阻力系数要低,气流通过消声器时所产生的气流再生噪声要低。消声 器不应影响空气动力设备的正常运行;
    C.结构性能要求:消声器体积要小,重量轻,结构简单,便于加工、安装和维修;
    D.外形及装饰要求:消声器的外形应美观大方,体积和外形应满足设备总体布局的限制要求;
    E.综合要求:消声器要价格便宜,使用寿命长。选用时要进行综合分析评价,协调各方面的要求,以确定最佳方案。
    2.消声器的安装应满足以下方面要求:
    A.消声器的接口要牢固:消声器安装在需要消声设备上或管道上,消声器的连接要牢固,重量较大的消声器应声器应支撑在专门的承重架上,要注意支撑架的强度和刚度;
    B.应防止其它噪声传入消声器的后端:消声设备在机壳或管道辐射的噪声有可能传入消声器的后端,致使消声效果下降,必要时可在消声器外壳或部分管道上做隔声处理。在通过设备空调系统中,消声器应尽量安装于靠近使用房间的地方,排气消声器应尽量安装在气流平衡的管段;
    C.消声器安装场所应注意事项:消声器露天使用时最好加防雨罩,含粉尘的场合应加过滤器。一般通风消声器,通过它的气体含尘量应低于150mg/m3;不允许含水雾、油雾、腐蚀性气体通过。

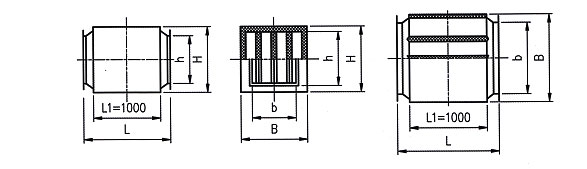

ZP100型消声器
    ZP100型消声器由华东建筑设计研究所设计的新产品,主要应用于各类通风空调系统中的噪声冶理,可有效地降低空气动力性噪声。具有适用风量范围大,系列规格全,与标准风管配套性好,消声量高,气流阻力小,防火、防潮、防霉、防蛀等特点。特别适用于各类大型公共建筑,如广播电视大楼、影剧院、会议厅。宾馆、酒楼、商场、写字楼、高级住宅等通风空调系统的消声,也适用于工厂企业通风空调系统消声。

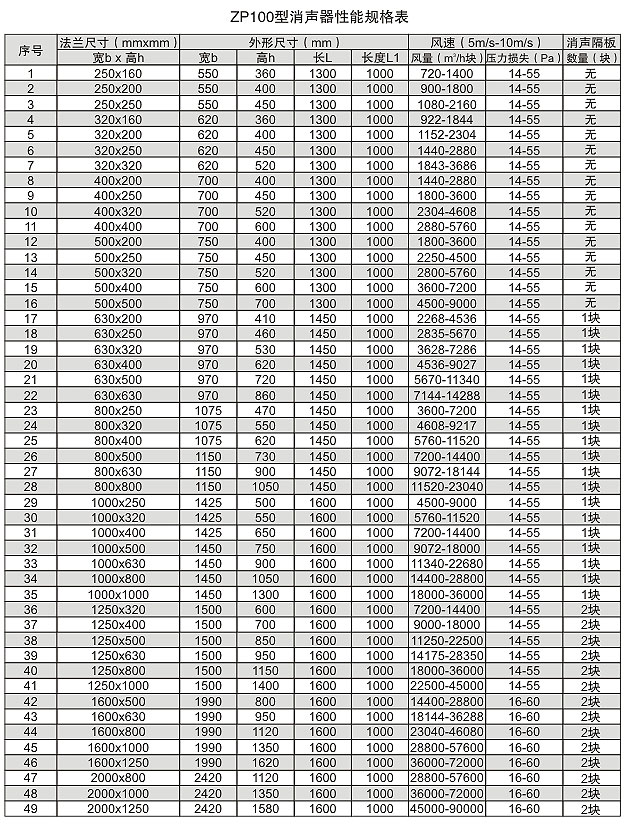

    ZP100型消声器系列共有49个不同规格,适用于风量为720~90000m3/h,消声器为15dB(A)/m,压力损失14-55Pa(风速5~10010m/s)。ZP100型消声器消声片厚100mm,单节有效长度为1000mm,根据消声量需要及现场安装位置不同,可几节消声器串联组合使用。

    注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
    2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
    3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

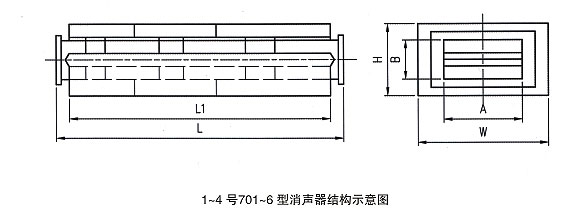

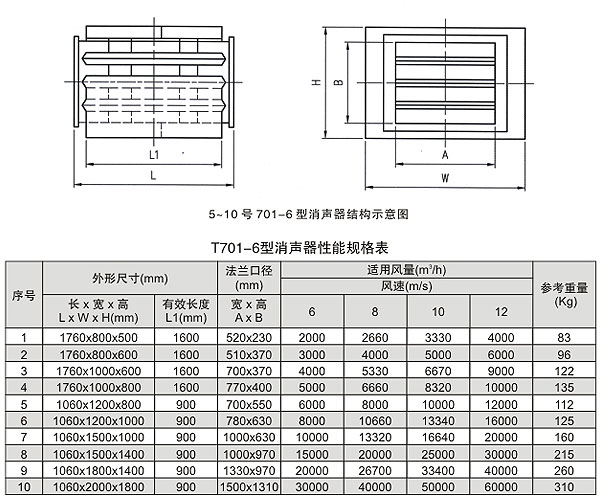

T701-6 型通风空调风机配套消声器
    T701-6型通风空调风机配套消声器,阻性消声由骨架、超细玻璃棉为吸声材料的消声片来实现;抗性消声器由内管截面的突变(不连接)和内外管之间的膨胀室的作用来实现。消声器外壳呈矩形。本系列消声器共有10种规格,其中1~4号每节长度为1600mm,膨胀室为三室串联;5~10号每节长度为900mm,膨胀室为二室串联。适用风量为2000~60000m3/h,风速为6~12m/s,低频消声量为10~15dB/m,中频消声量为15~25dB/m,高频消声量为25~30dB/m。


    注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
    2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
    3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

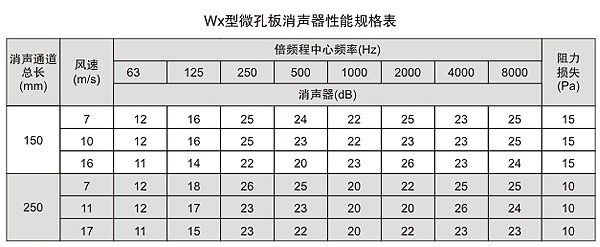

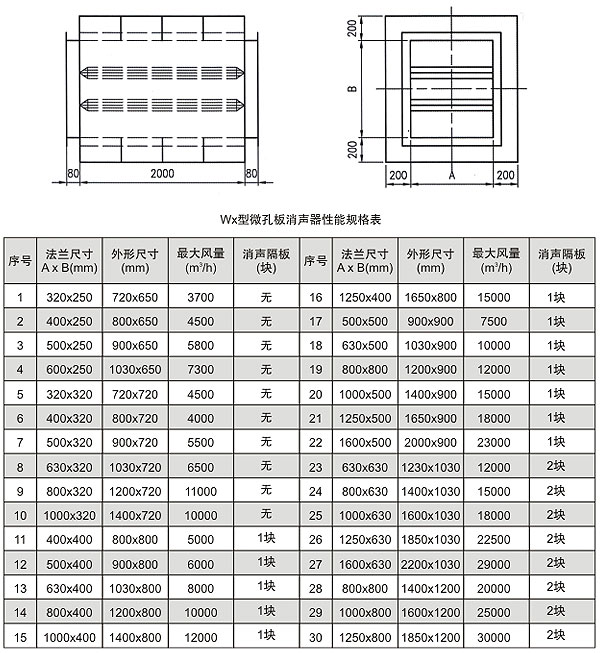

WX型微孔板消声器
    WX型微孔板消声器为双腔式结构,吸收频带宽,对各频带消声量都较平直,消声量大,特别对频部分消声效果明显,优于采用纤维性吸声材料结构的阻抗复合式消声器。
    本系列消声器接管法兰口径按全国通用通风管道规格(方形、矩形、圆形)构成相应的配套系列。有效长度一般为2000mm。也可以根据用户要求生产,根据消声量的要求,可在中间串接若干段,消声器流速一般≤15m/s为宜。

    注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
    2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
    3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

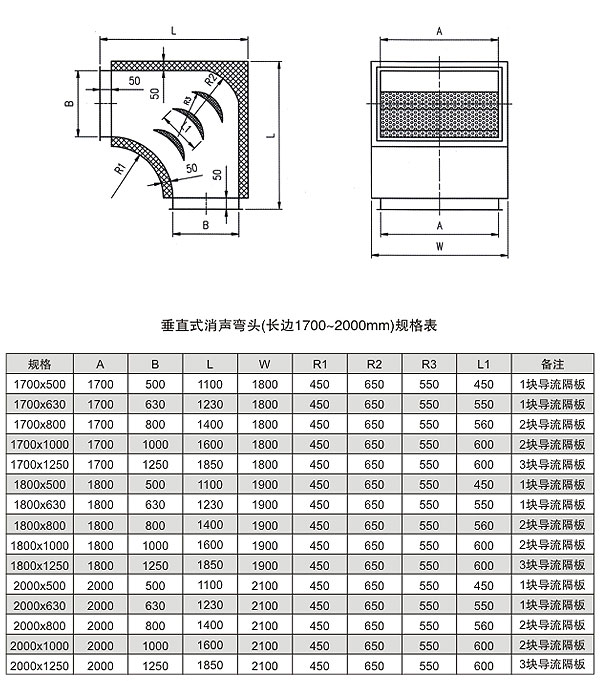

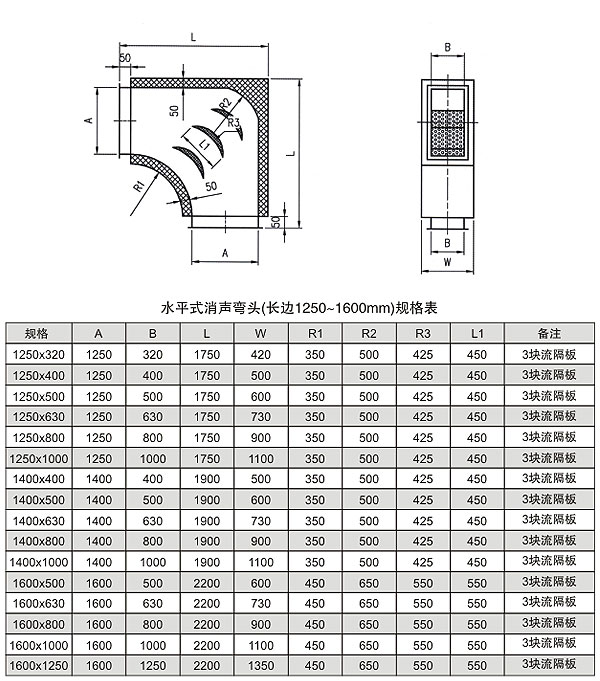

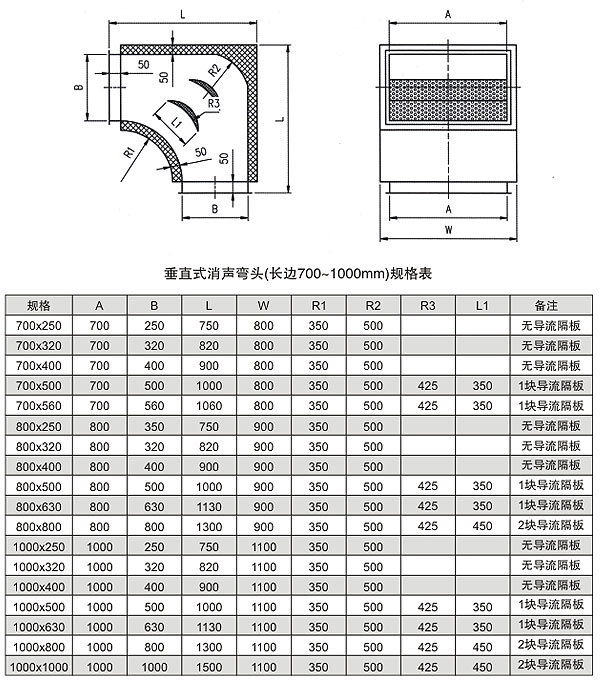

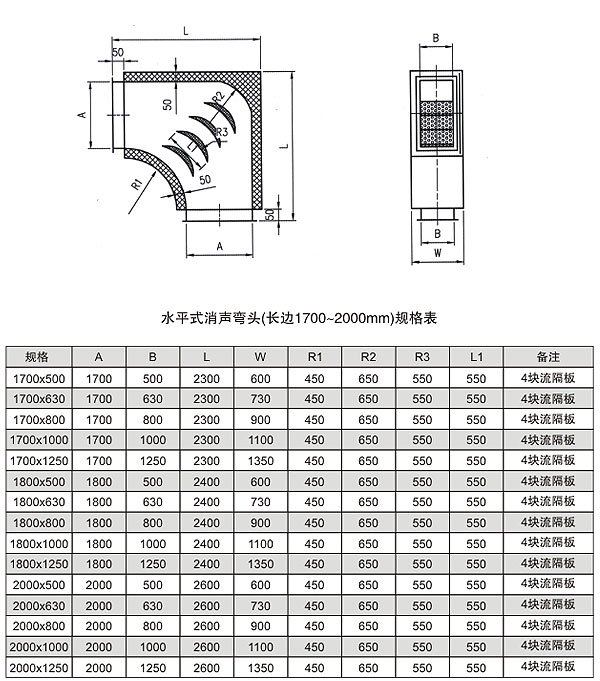

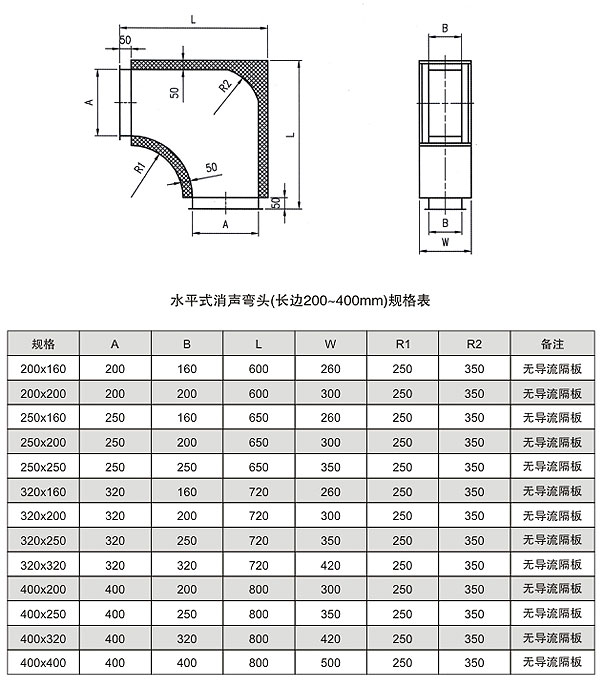

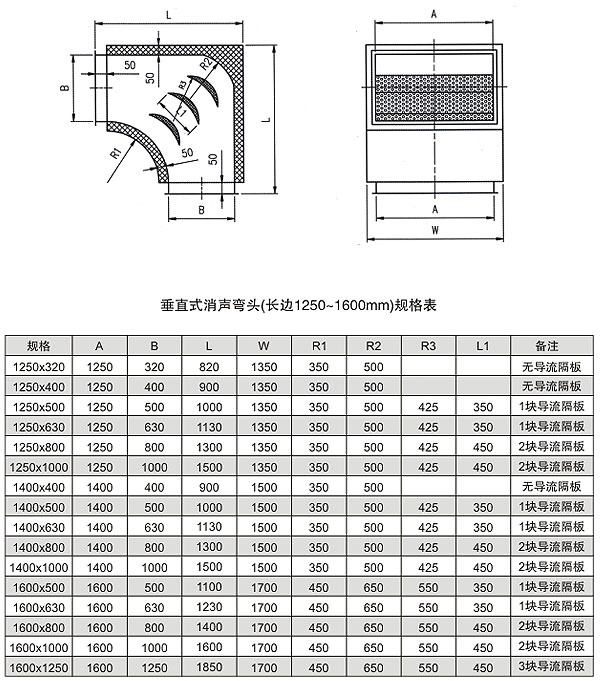

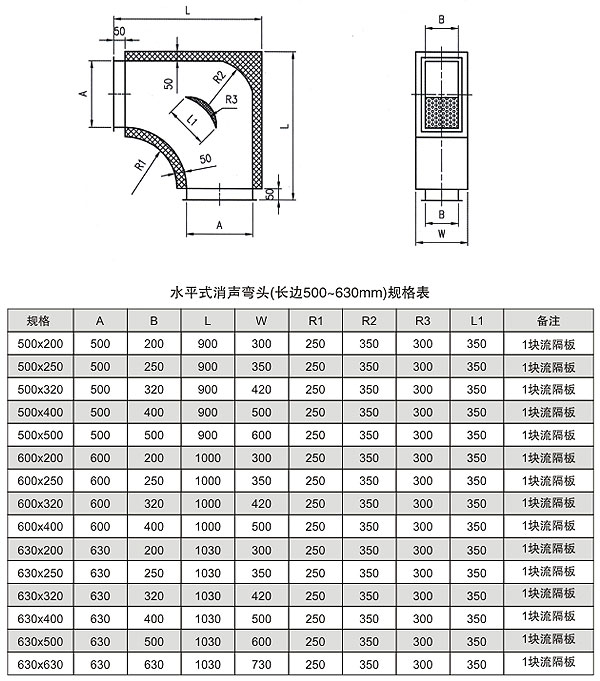

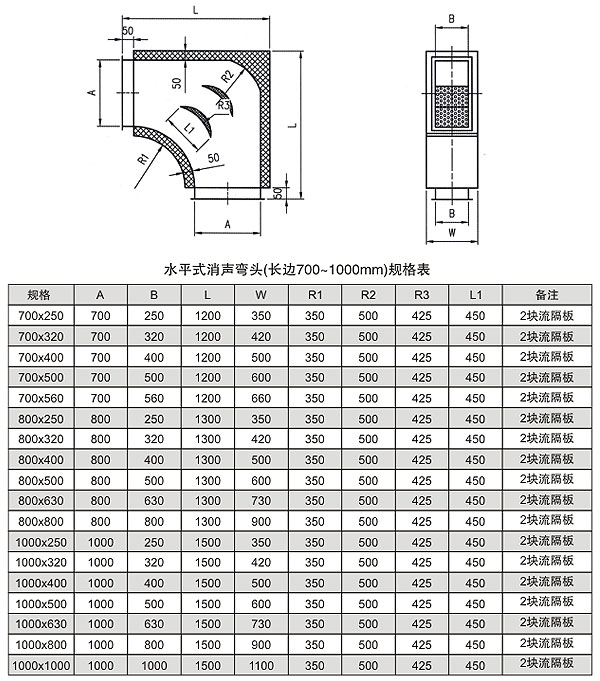

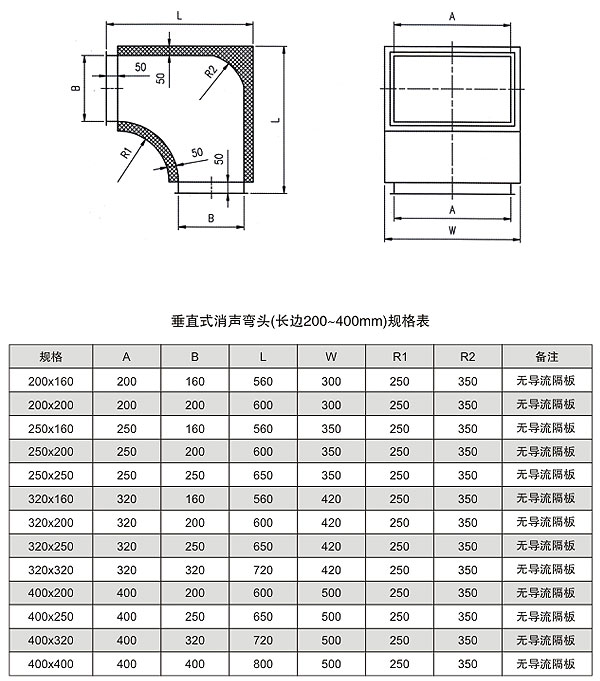

消声弯头
    利用消声弯头是一种简单有效的消声措施,消声弯头既可以改变风的传播方向,又可以使风机和风管的布置更加灵活、合理。消声器弯头可以水平安装,也可以垂直安装,较大的弯头加导流板,在保证空气动力性能的前提下,将管道做成直角内圆弧的消声弯头。消声弯头主要适合于各类通风空调系统中的噪声冶理,其适风量范围大,系列风量范围大,系列规格全,可以同标准风管配套连接,具有消声性能优,气流阻力小,安装方便等特点。


注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。

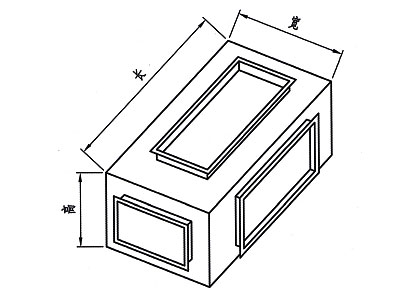

ZJ型消声静压箱
1、ZJ-01消声静压箱
    ZJ-01静压箱在通风系统中起到增加静压、稳定气流的作用。静压箱利用断面的突变和箱体表面的微穿孔板的吸声作用对风机噪声作有效的衰减,具有良好的消声性能和较宽的频带,气流阻阻力小,再生噪声低。消声静压箱用镀锌板作外壳,内壁用孔板做成阻性吸声片,内附玻璃片、超细玻璃棉作吸声材料。将增加静压和降低空气动力噪声功能融为一体,是通风系统不可缺少的配件。

注:1.若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;
2.镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;
3.为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。
2、ZJ-01消声静压箱

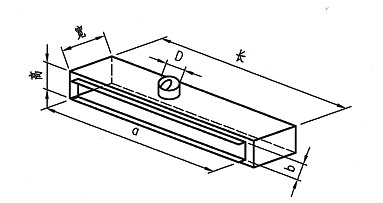

    ZJ-01静压箱是与条缝形风口配套的必不可少的配件,主风管送风通过软管接至静压箱的颈部(即D尺寸处),此处设有一处蝶形阀,可控制进入静压箱的风量。静压箱的内表面贴有吸音材料,起到消除部分噪声的作用。送风道配置静压箱能减少动压增加静压,起到稳定气流的作用,使之能得到更理想的送风效果。b x a 可根据条缝风口尺寸而定,D尺寸根据所选用的软管直径而定,a 尺寸用户可在2米范围内任意选取,也可以根据用户的特殊要求承接静压箱的设计制造。
