暖风机
热水型暖风机 GS型暖风机
1.概述
    GS型钢制热水暖风机是以热水(65℃-90℃)为热媒的采暖设备。它可将室内空气循环加热,是工矿企业的厂房和公共建筑中常用的采暖设备之一。它与"NC"型暖风机比较,有以下优点:体积小,重量轻,耗电低。
    该型暖风机主要由散热器、叶轮、电动机、百叶等组成散热器均为四排管,热媒由第一排下部的接管进入经四排管绕引后,由第四排上部的接管排出。热量经管壁传导绕在钢管外表面的翅片上与空气热交换,叶轮由电动机直接带动,迫使空气流经排管外翅,即由此获得热量。从而空气温度升高。百叶用来调节空气流向。
    散热气排管为等边三角形叉排,S=58mm,翅片管径21mm,片高16mm,片距4mm。GS型暖风机共分四种规格:4GS,5GS,7GS,8GS。其中,G表示钢制,S表示热水排管,4表示轴流风机机号。
2.性能参数(表1-3-23)
3.结构及外形尺寸

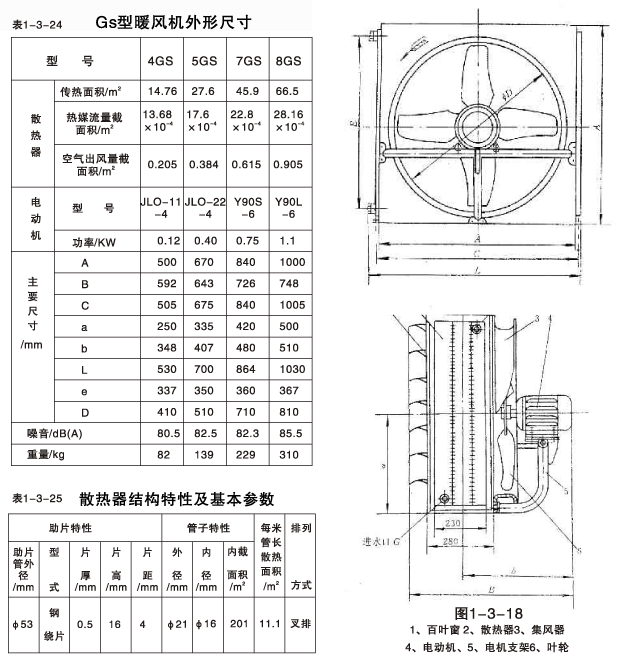

    GS型暖风机结构尺寸见图1-3-18表1-3-24表1-3-25。
4.GS型暖风机安装、使用、维护说明
(1)安装
1、安装前应检查暖风机的完好性。
2、暖风机应装配各相应的热媒管路系统,并在暖风机的进、回水支管上装置截止阀,在整个管路系统上应设有排放空气的装置。
3、若暖风机的进风口直接与室外相通时,应在室外进风口处设有闭塞装置,以防当热媒停止输入时,散热管被冻坏。
4、电动机接通电源时,应使叶轮按产品上的箭头方向旋转。
5、管路系统内应清洗,洁净后方能和暖风机连接,每台暖风机下应设有排水阀。
6、为了便于调节系统中各台暖风机的水流量,系统设计最好为同程式。
(2)使用
1、暖风机运转前,必须排净管路系统及散热管中的冷空气。
2、暖风机的热水温度一般应保持在85℃以上,最低不能低于80℃,其流通水量必须使散热排管中的水流速度在O.2m/s以上,方能使用。
3、调整百叶窗开放角度,以便得到比较合适的气流。
4、为了便于管理,可在热媒系统中的总进水管上装置电节点温度计,继电器来集中控制暖风机开关。以防暖风机吹冷风。
(3)维护
1、应定期用压缩空气和水冲洗暖风机,工作2~3年后,应用化学方法,除去排管内的水垢。
2、热水应经过软化处理,以减少水垢产生。
3、暖风机长期不用时,管路系统内应充满水,以减少腐蚀。

二、蒸汽型暖风机
一、Q型暖风机
    Q型暖风机以蒸汽为热媒,广泛用于工矿企业、生产车间及其他大型建筑物中的热风采暖等工程中。
1、概述
    Q型暖风机所配用的散热器采用先进工艺,把O.5mm×16mm带钢用机械绕片方法,绕在20mm的无缝钢管上,然后进行热镀锌,使散热翅片与散热管接触面广而紧,传热性能良好,并且耐腐蚀。
    Q型风机装有吊装板和地脚连接板,方便安装,易于固定,设备运转平稳可靠,阻力小,耗电省。根据热工性能的不同,列为四种规格。
    型号说明:Q型暖风机是由一个数字和一个字母表表示的。
    例:4Q 4--表示轴流通风机的机号;
    Q--表示以蒸汽为热媒的散热排管。
2.结构及外形尺寸

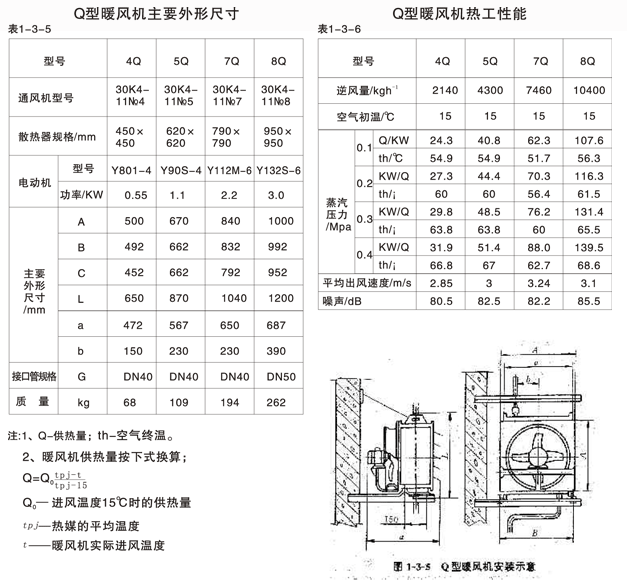

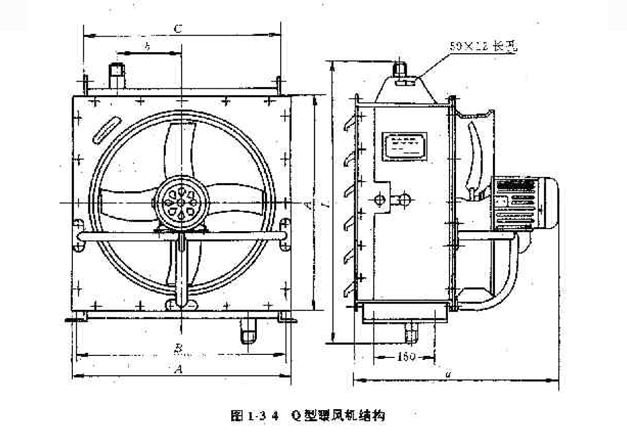

    Q型暖风机外形、结构见图1-3-4、表1-3-5表1-3-25。


3.Q型暖风机安装、使用维护
(1)安装Q型暖风机安装示意见图1-3-5。
1、安装前应检查暖风机的完好性。
2、暖风机应装配各相应的管路系统,并在暖风机的进气回水支管上装置截止阀,在整个管路系统上应设有排放空气的装置。
3、暖风机安装位置如靠近墙壁时,进风口一端应与墙壁留有适当的间隙,保证空气畅通。
4、电动机接通电源时,应使叶轮按产品上标注的箭头方向旋转。
5、管路系统内应清洁,洁净后方能和暖风机连接,每台暖风机下应设有排水阀。
(2)使用
1、暖风机运转前,须排净管路系统及散热管中的冷空气。
2、调整百叶窗开放角度,以便得到合适的气体。
(3)维护
1、暖风机散热器散热表面及其他空气通道必须保持清洁,应定期用压缩空气或水洗。
2、应定期检查暖风机各管路之连接质量(如密封性等),以及各调节装置的灵活情况等。
3、暖风机长期不用时,散热器内应灌满水,以减少腐蚀。
