风机配件及安装
FQ型风机配套控制箱
1、FQ型风机配套控制箱概述
    1.1.FQ型风机配套控制箱主要用于本公司生产的各类风机正常运行控制,为风机附件。用户在订货时应注明是否需要选购。
    1.2.用户在订购时应注明配套风机功率、启动方式、消防接口,BA接口、主要元器件品牌。
    1.3.风机控制原理可参考国家标准图集99D303-2《常用电机控制电路图》,注明图集号,也可采用本公司推荐的控制原理图,详见5.单速消防(正压)风机控制箱原理图,6.双速消防(正压)风机控制箱原理图。
    2、FQ型风机配套控制箱分类
    1.1.按转速分
    ●单速控制箱:风机仅一种传速。
    ●双速控制箱:风机为变极调速,有两档转速,低速和高速。
    ●变频控制箱:变频风机,采用变频器变频调速,建议频率锁定在25Hz~50Hz。
    1.2.按启动方式分
    ●直接启动:适用于小功率(一般建议功率小于18.5kw)单速风机。
    ●星三角启动:适用于大功率速风机(一般建议功率大于等于18.5kw)。
    ●软启动:适用大功率风机。
    ●自藕变压器降压启动:适用大功率风机(因控制复杂,现已逐步淘汰)。
    ●变频启动:适用于变频风机。
    1.3.命名

3、FQ型风机配套控制箱接线与控制要求
    3.1.单速风机

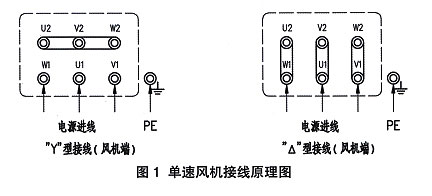

    单速风机功率小于4kw,电机接线方式为“Y”接线,功率大于等于4kw为“△”接线,如图1。

    3.2.双速风机

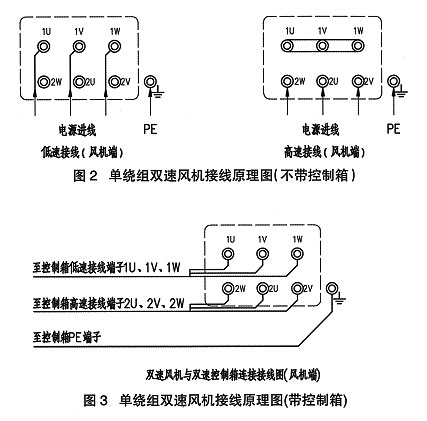

    本公司双速风机所配双速电机其定子绕组为△/YY(或,Y/YY),如图2和图3。

    双速风机控制原理:本公司双速风机所配双速电机其定子绕组为△/YY(或,Y/YY)接法,调速基本原理通过改变电机定子绕组间的连接方式,使其改变极数以达到调速目的,低速工作时为△(或Y)方式,高速-工作时为YY方式。风机电控箱所配的断路器、保护装置及其他电器元件,必须按风机额定容量正确合理选用。

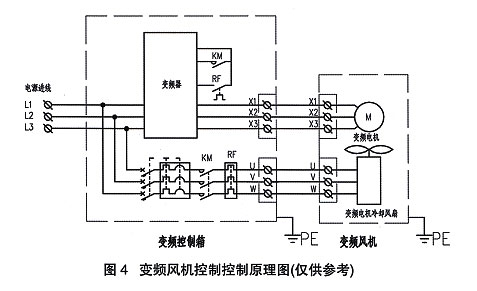

    3.3.变频控制
    本公司生产的变频风机,其变频电机由主电机和冷却风扇电机组成,冷却电机主要用于对主电机散热作用,不具有变频功能,故必须通过一套控制器对其单独控制,控制要求与主电机联锁,即主电机与冷却电机同时启动、停止、冷却电机有故障时,主电机必须自动停止。不允许冷却风扇电机与变频电机并联使用,因为冷却风扇风机不是变频电机,否则极易引起冷却风扇电机损坏。由于变频电机已经比较普及,为常规产品,故在设计、制造电控制箱时应考虑到冷却风扇电机的存在。

    4、FQ型风机专用电控箱控制原理图
    4.1.在此提供本公司常规单速消防(正压)风机控制原理图和双速消防(正压)风机控制原理图,适合于380V单台消防排烟风机或正压送风机的控制,由手动或消防系统自动控制,消防联动模块需提供无源动合触点。对软启动和变频控制根据不同品牌的元器件需专门设计。
    4.2.原理图中变压器功率应大于10VA。
    4.3.原理图中热保护继电器整定电流应是风机电机额定电流值。

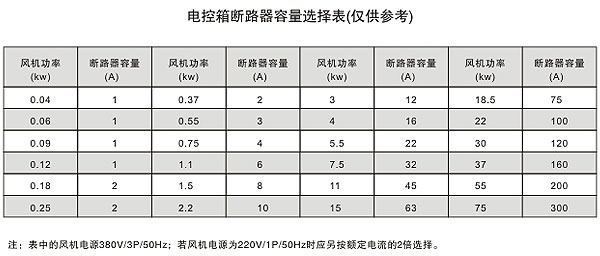

    4.4.原理图中断路器容量应是风机额定电流的2倍,下表提供了本公司风机配用控制箱所需断路器容量。

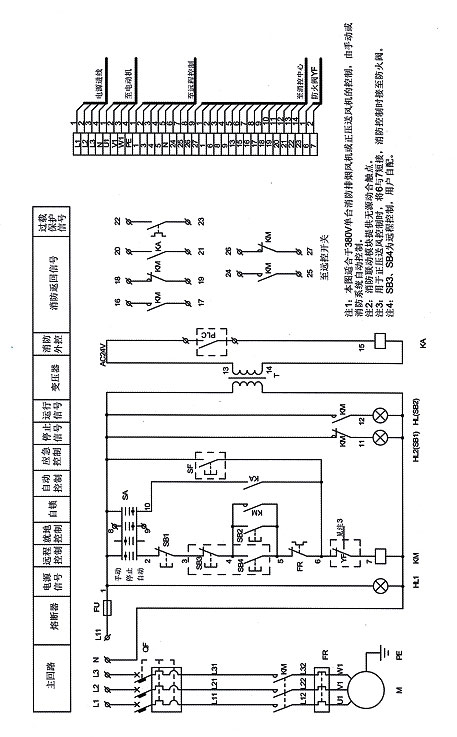

    5、单速消防(正压)风机控制原理图(仅供参考)

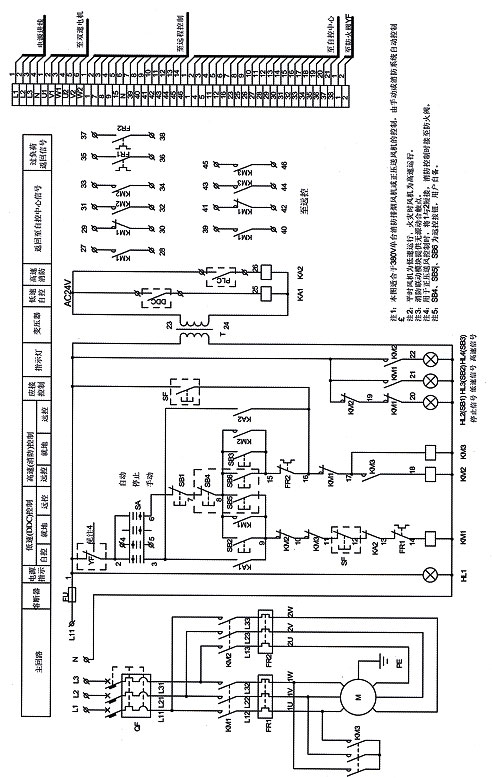

    6、双速消防(正压)风机控制原理图(仅供参考)

ZT型风机专用弹簧减振器
1、ZT型风机专用弹簧减振器概述
ZT型风机专用弹簧减振器是根据橡胶动力学特性研制而成的新型减振器,采用耐油橡胶硫化成形。结构受力性能优越,稳定性好,耐油性强,使用安装方便,适应范围广。适宜于大于600转/分的风机基础隔振降噪。

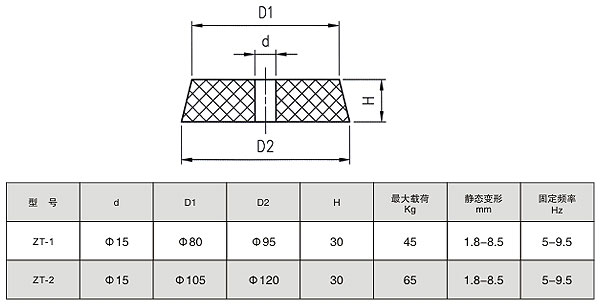

2、ZT型风机专用弹簧减振器外形尺寸及技术参数

3、ZT型风机专用弹簧减振器概述
3.1.ZT 型风机专用弹簧减振器按“低频大阻尼隔振器”设计原则,采用多个压缩螺旋弹簧并连,提高产品稳定性能。阻尼材料采用金属丝网,不但能增加阻尼系数,而且可延长使用寿命,为便利安装,隔振器上下端面套置橡胶衬垫,增大摩擦系数,可直接放置在隔振台座与支承结构之间,一般不需要连接固定。若用户提出隔振设备与减振器需连接固定时,隔振器上端可配螺栓装置,下端配固定底板。因此,ZT型风机专用弹簧减振器具有结构合理,安装方便频率低,阻尼大,隔振降噪效果明显等特别,是一种通用性预压缩阻尼弹簧减振器。
3.2.ZT型风机专用弹簧减振器共七种规格,单只垂向荷载自60kg~580kg,自振频率2.76Hz~3.48Hz,阻力比0.1,该系列弹簧减振器不但可用于风机专用,还可适用于水泵、冷水机组、空调机组等机械设备的积极职振和各类精密仪器仪表的隔振。

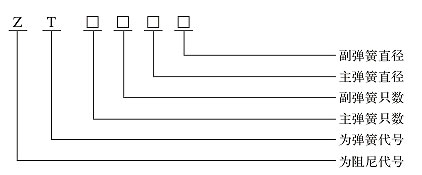

4、ZT型风机专用弹簧减振器型号说明

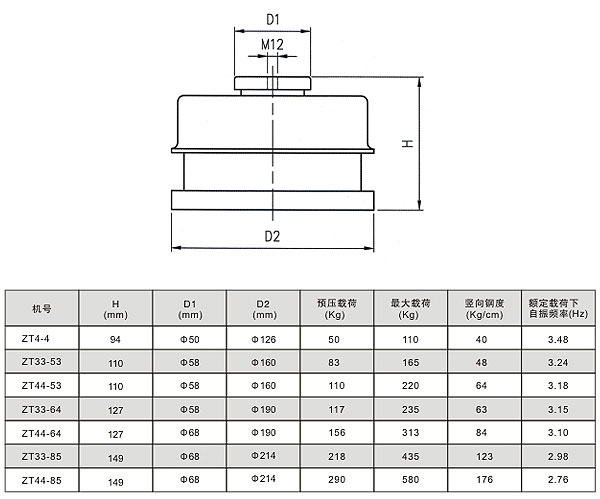

5、ZT型风机专用弹簧减振器外形尺寸及技术参数

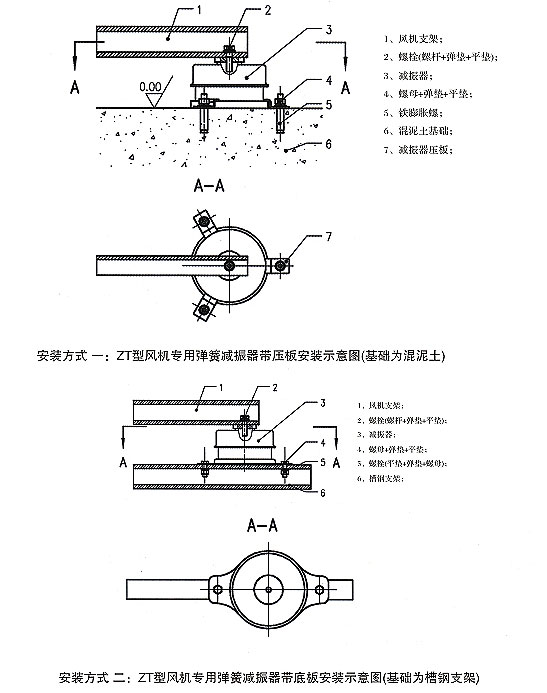

6、ZT型风机专用弹簧减振器安装示意图

注:用户在订货时请注明基础类型,若不注明则以带压板方式供货。
DZT型风机专用减振吊钩
1、DZT型风机专用减振吊钩概述
DZT型风机专用弹簧减振器是根据橡胶动力学特性研制而成的新型减振器,采用耐油橡胶硫化成形。结构受力性能优越,稳定性好,耐油性强,使用安装方便,适应范围广。适宜于大于600转/分的风机基础隔振降噪。

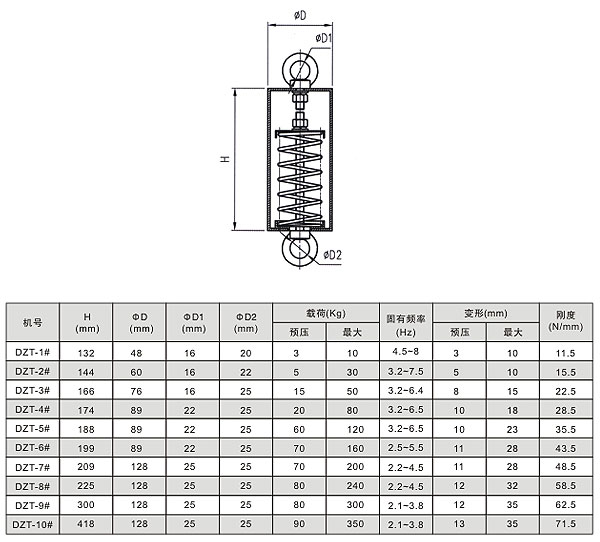

2、DZT型风机专用减振吊钩外形尺寸及技术参数

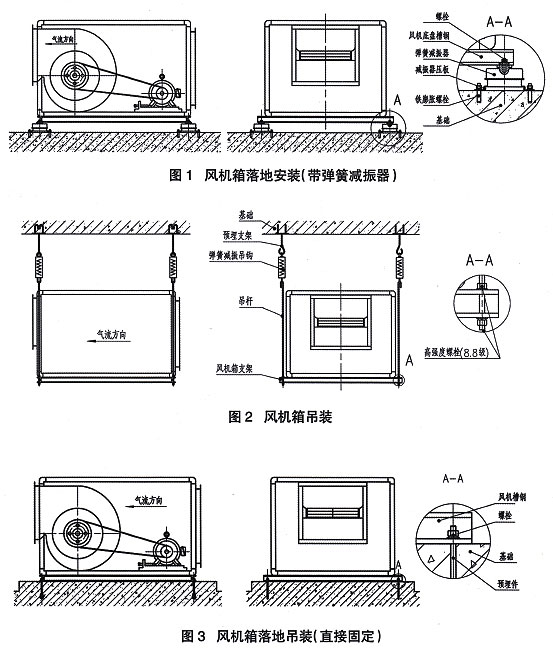

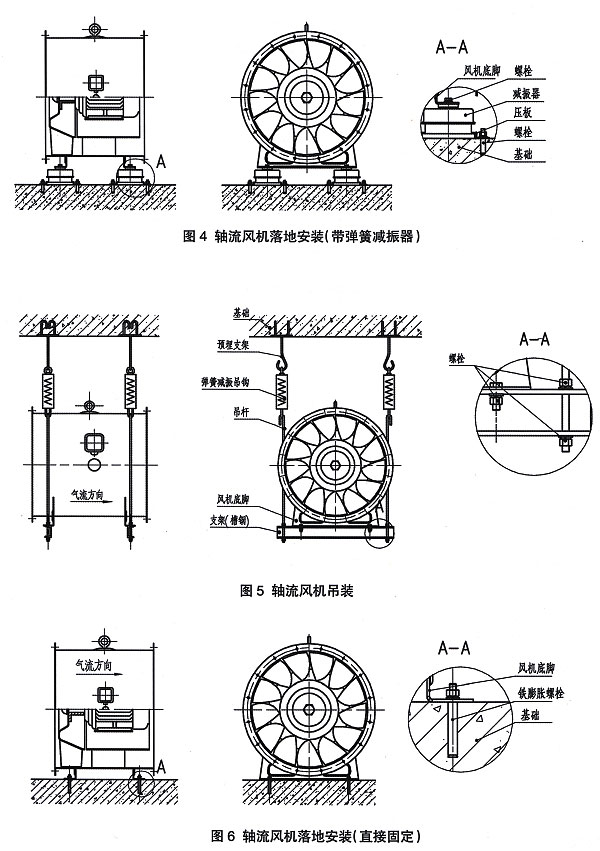

风机安装形式
