4-68 型离心通风机
1、4-68 型离心通风机概述
    4-68型离心通风机可用于一般工厂及大型建筑物的室内通风换气。既可用来输入气体,也可用来输出气体。所输送气体应为不超过80℃的空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许含有粘性物质,所含的尘土及硬质颗粒物不大于150mg/m3
2、4-68 型离心通风机形式
    从电动机一侧正视,叶轮顺时针旋转,称为右旋风机,以“右”表示:叶轮逆时针旋转,则称左旋风机,以“左”表示。风机的出口位置,以机壳的出风口角度表示。机号No2.8~6.3出厂时均做成一种形式,使用单位根据要求,再安装成所需要的出风口位置,订货时不需注明;机号No8~12.5出风口位置调整范围为0~225,间隔是45;机号No16、20的出风口制0、90、180三种固定位置,不能调整,订货时需要注明。
    风机的传动方式有A、B、C、D四种。No2.8~5采用A式传动,No6.3~12.5采用C、D式传动,No16、20采用B式传动。

3、4-68 型离心通风机结构特点
    机号为No2.8~5的4-68型风机主要由叶轮、机壳、进风口等部分配直联电动机组成,No6.3~20除上述部分外还有传动部分。
    1.1. 叶轮由12片后倾翼形叶片焊接于曲线型轮盖与平板型的轮盘中间,均为钢板制造,并经过静、动平衡校正,空气性能良好,效率高,运转平稳。
    1.2. 机壳是用普通钢板焊接而成的蜗形体。机壳做成两种不同形式。No2.8~12.5机壳做成整体,不能拆开。No16、20的机壳制成两开式,沿中分水平面分为两半,用螺栓连接。
    1.3. 进风口制成收敛式流线型整体结构,装于风机的侧面;与轴平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。
    1.4. 传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。

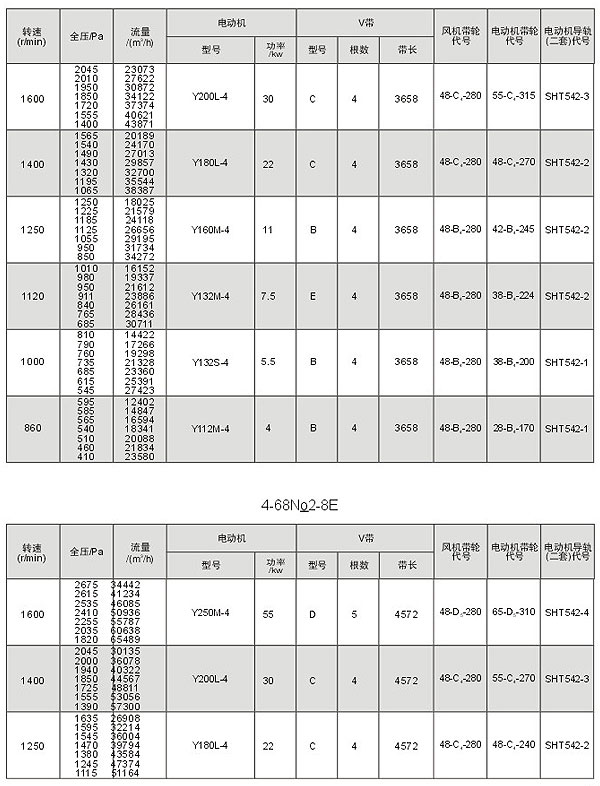

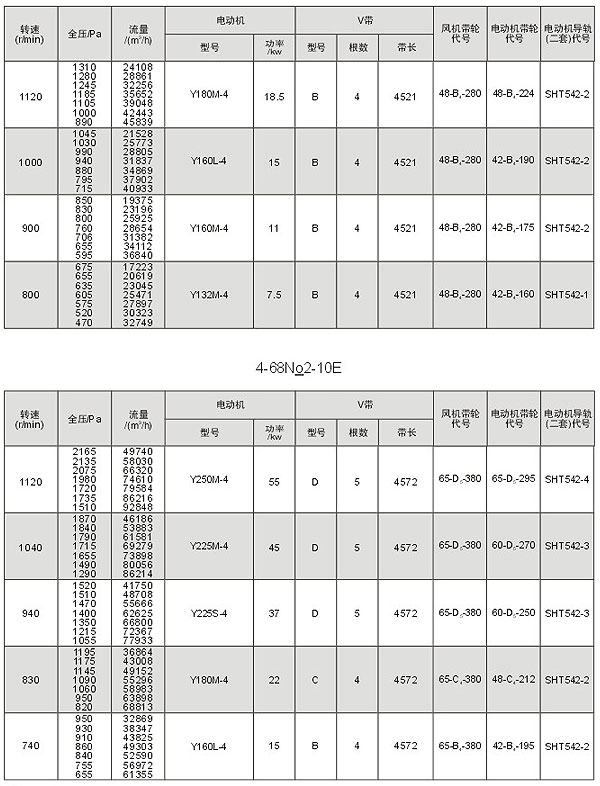

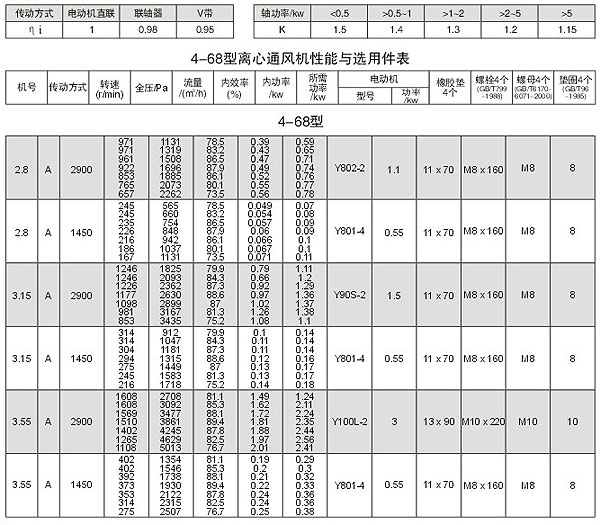

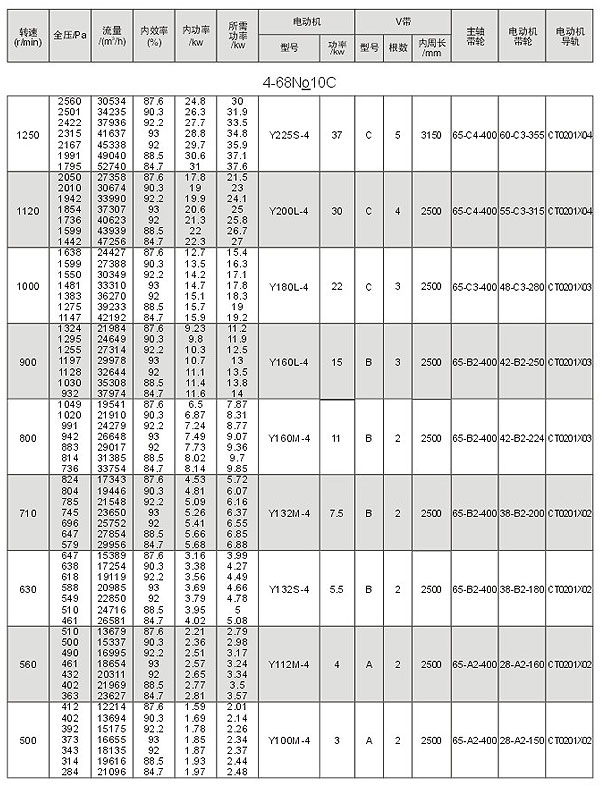

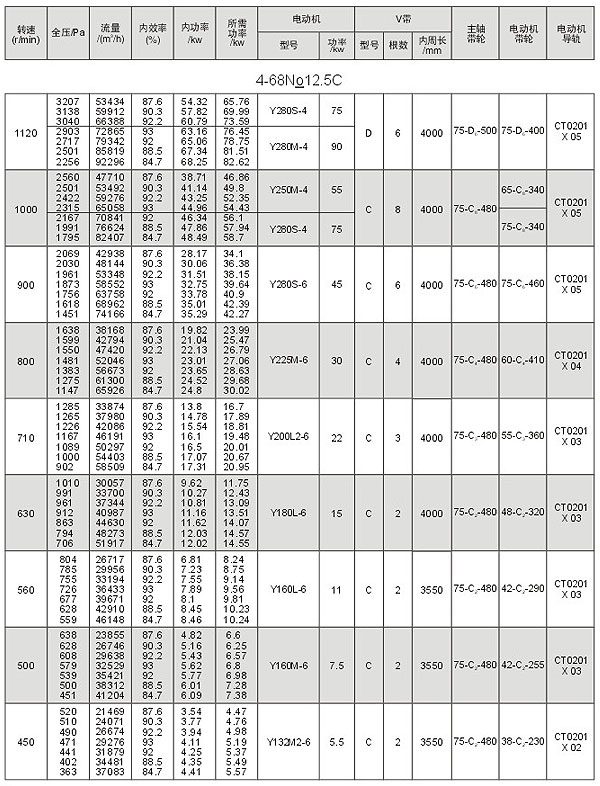

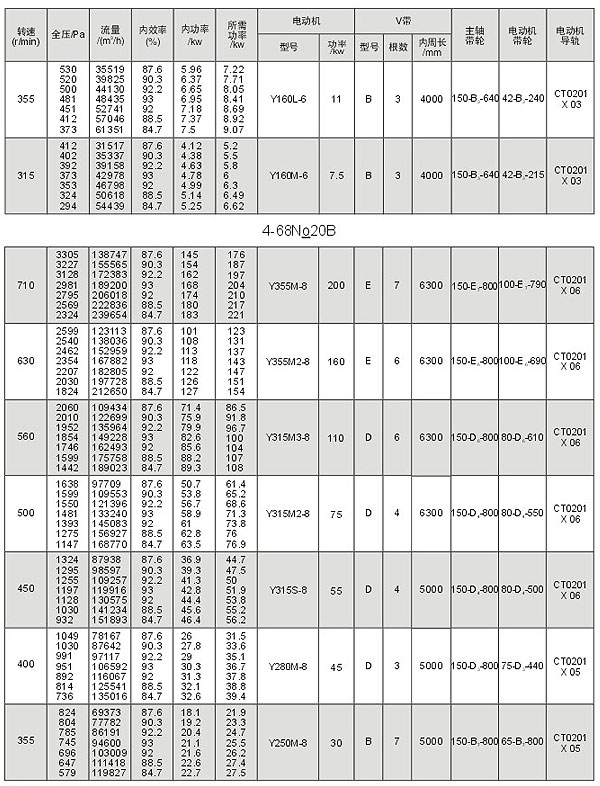

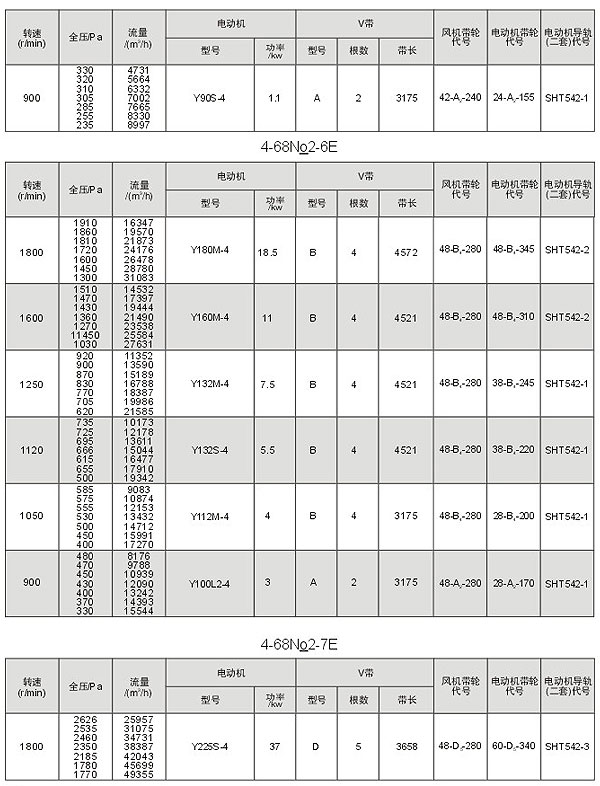

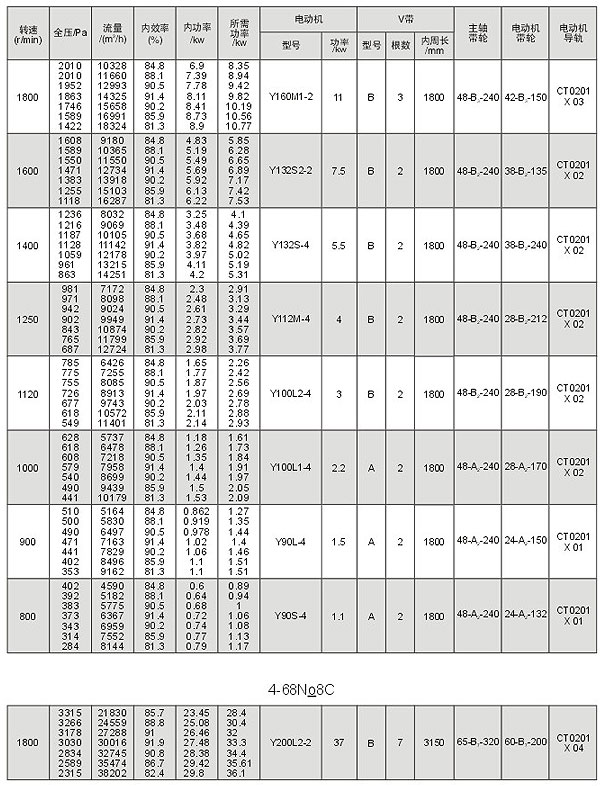

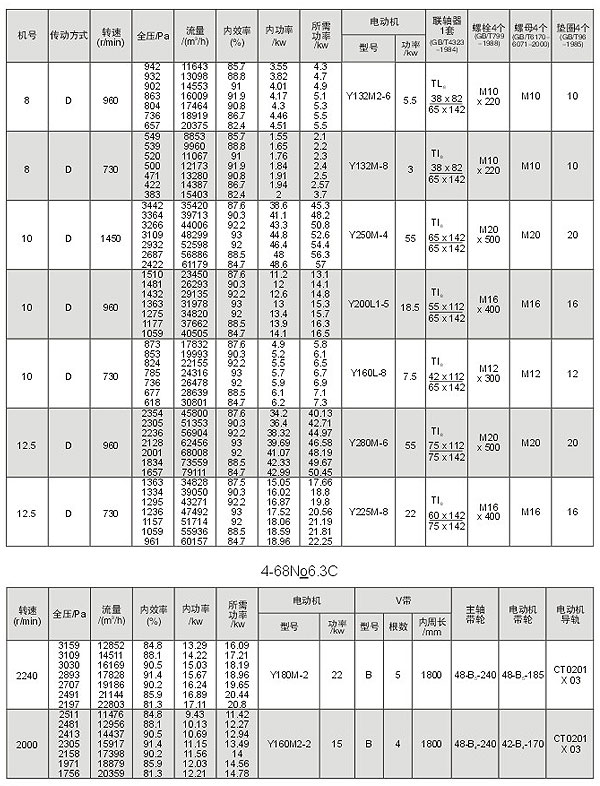

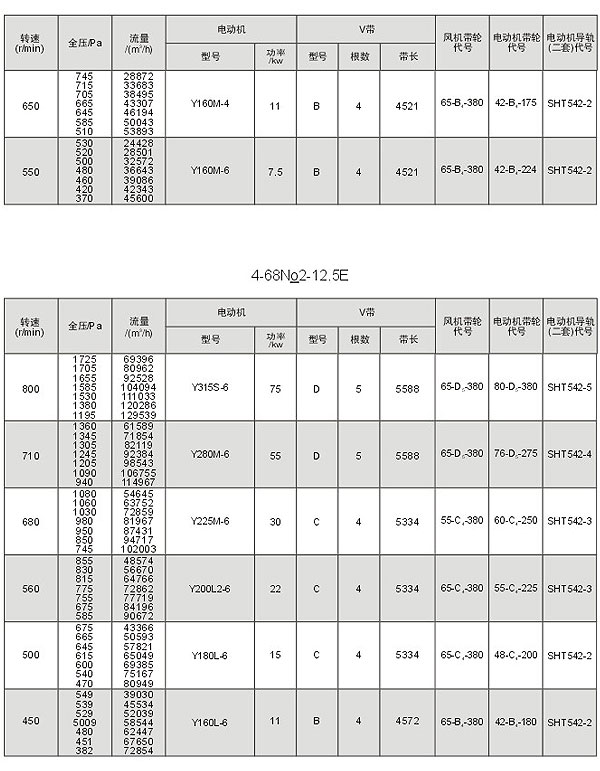

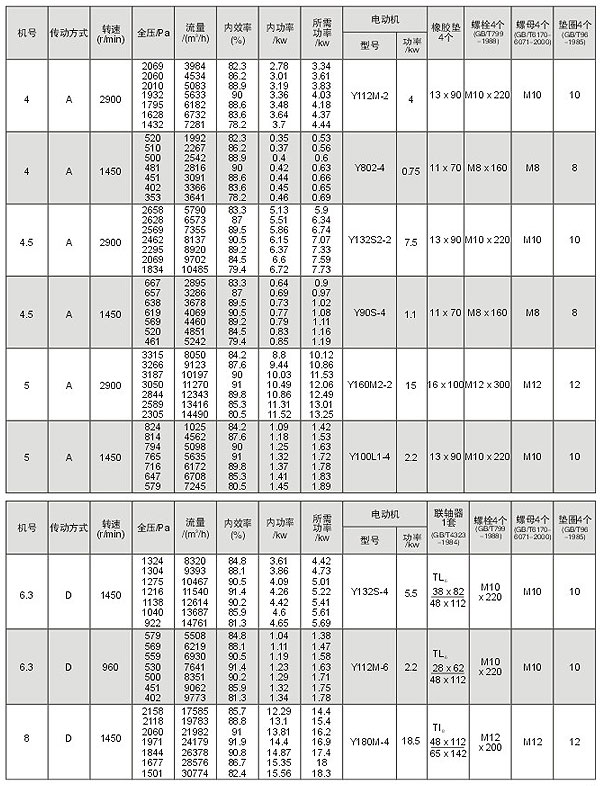

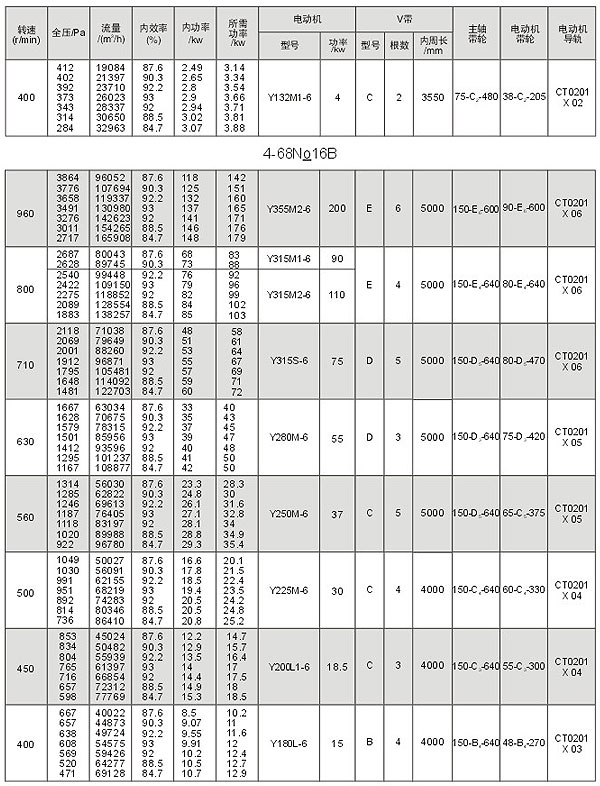

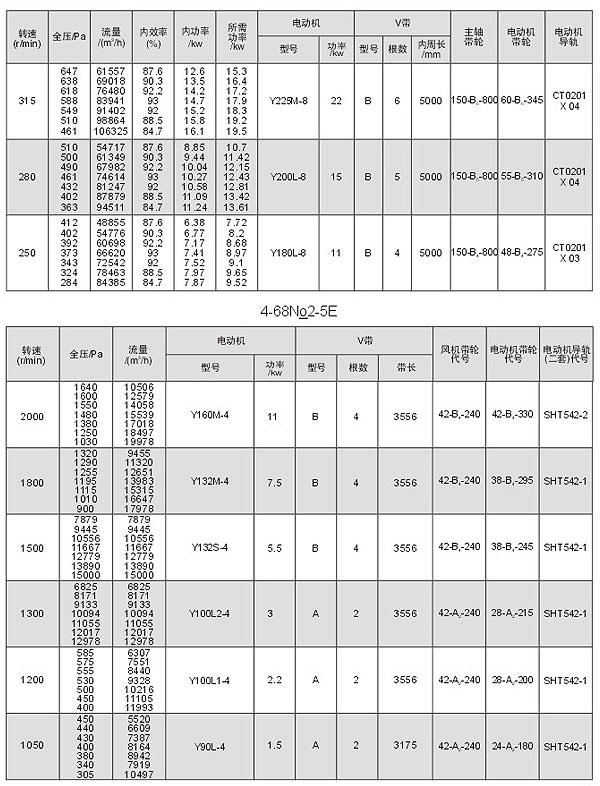

4、4-68 型离心通风机性能与选择

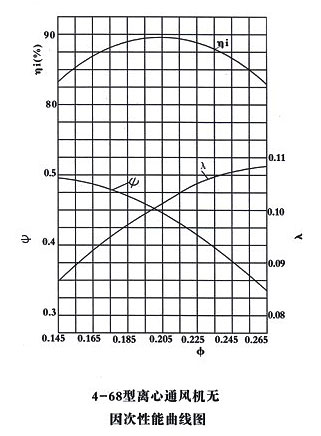

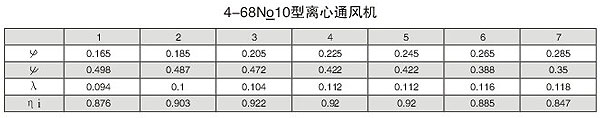

    本样本只给出No样机的无因次性能表及性能曲线,由此性能曲线表和曲线可计算No10以上风机的有因次性能参数。

    风机性能一般指在标准状态下输送空气的性能。
    当使用状态为非标准状态时,则必须把非标准状态的性能换算到标准状态的性能,然后根据换算性能选择风机。

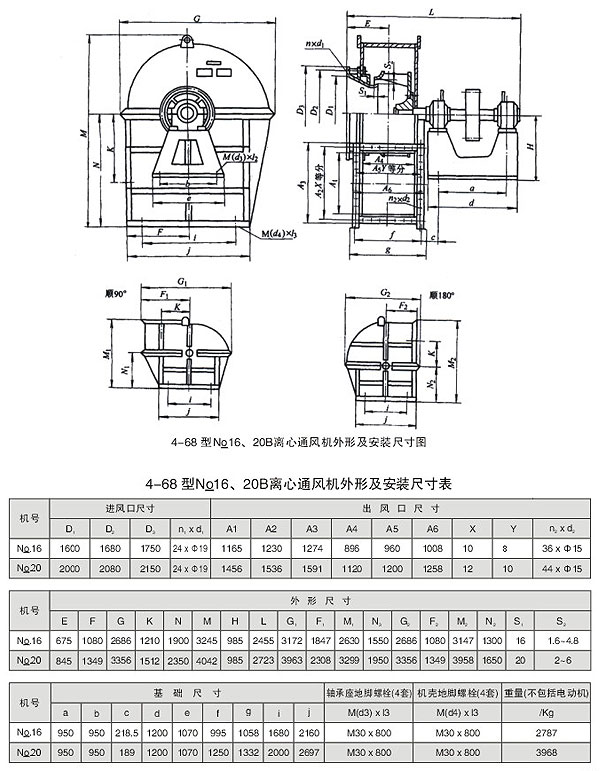

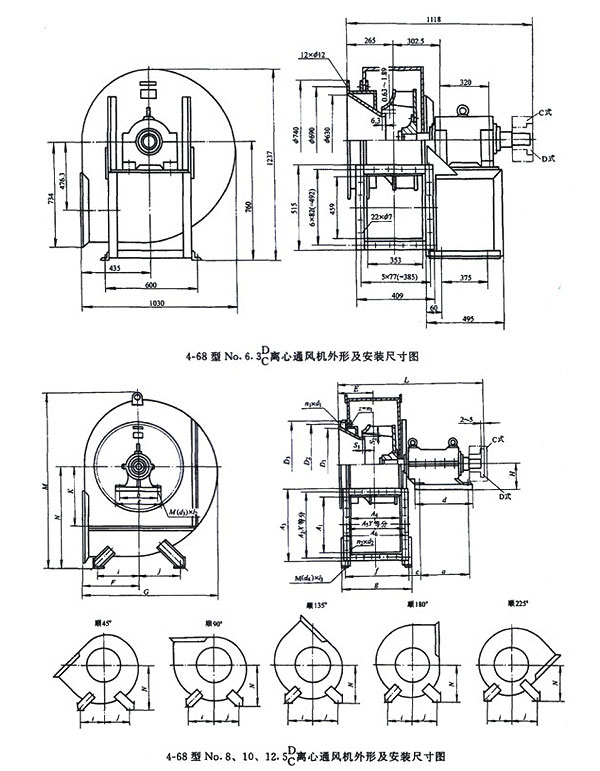

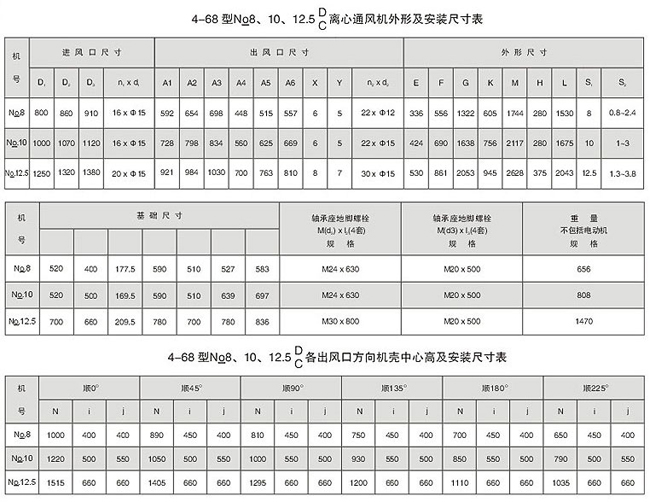

5、4-68 型离心通风机外形及安装尺寸
