DWT-Ⅰ 型轴流式屋顶风机
1、DWT-Ⅰ 型轴流式屋顶风机概述

    1.1.DWT-Ⅰ型轴流式屋顶风机,其叶型设计原理与DZ型轴流风机相同,采用宽叶片大弦空间扭曲、倾斜式叶形,可在低速运行时达到所需风量、风压,从而降低风机噪声。
    1.2.风机按叶轮直径分300~2400mm十七个机号,系列风量为1500~22000m3/h全压为60~320Pa,机号大于等于12的风机叶片可制成叶角可调,满足不同工况需要,实现节能降噪。
    1.3.风机根据不同环境需要,可制成防爆型,适用于非腐蚀的含有易燃、易爆气体的场所,防腐型可适用于含有腐蚀性气体的环境中。
    1.4.为满足不同工况点的性能调节需要,可配用双速电机,实现两档调速,也可配用变频电机和变频控制器,实现变频调速,建议调节频率锁定在25Hz~50Hz。
    1.5.风机根据用户需要可配手动或电动调节阀门、自垂百叶等。
2、DWT-Ⅰ 型轴流式屋顶风机工作条件
    工作温度:-20℃~+40℃;
    温度:<90%;
    介质条件:
    ----常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3)。
    ----防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3)。
    ----防腐型:有腐蚀性气体(无任何粉尘)。
    工作电源:三相、380V/50Hz(小功率风机可做成单相220V,请订货时注明)。
3、DWT-Ⅰ 型轴流式屋顶风机应用
    适应于仓库、工矿厂房、电站、车站、体育馆等中低压、大流量通风换气。
4、DWT-Ⅰ 型轴流式屋顶风机配置
4.1.标准配置
●叶轮; ●机壳(风筒、导叶、内筒、电机支架); ●电机; ●底脚;
4.2.备选件及附件(订货时注明是否购买)
●自垂百叶; ●控制箱;
●防鸟网; ●安全网;
5、DWT-Ⅰ 型轴流式屋顶风机加工工艺
    5.1.风机叶轮:固定角度屋顶风机叶轮十字架为钢制冲压下料,液压成形,叶片为铝合金冲压后液压成形,叶片与十字架铆接装配成形;可变角度屋顶风机叶轮十字架,叶片为铸铝铸造成型。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
    5.2.钢制屋顶风机机壳为钢板焊接成形,玻璃钢屋顶风机机壳为玻璃钢一次成形,风机风帽为玻璃钢一次成型。

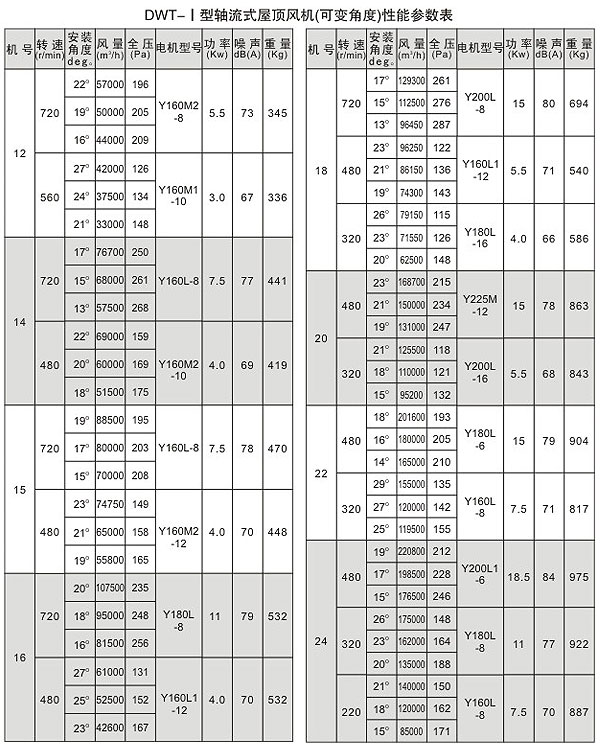

6、DWT-Ⅰ型轴流式屋顶风机性能参数

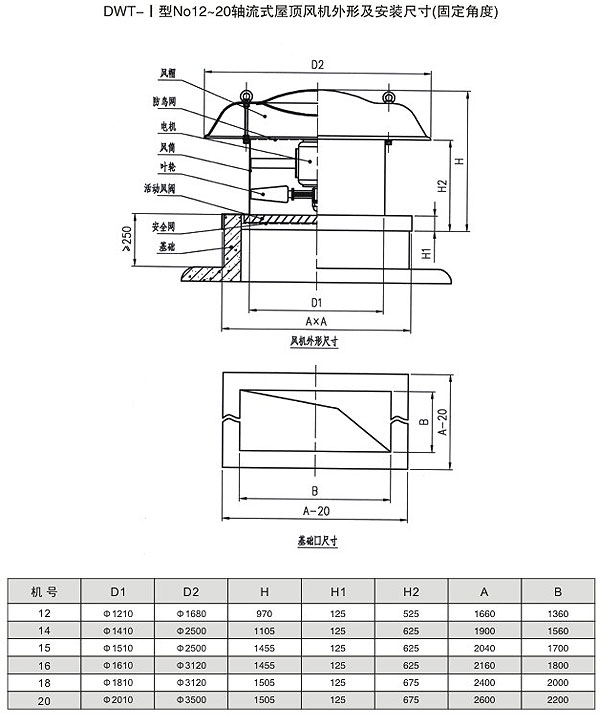

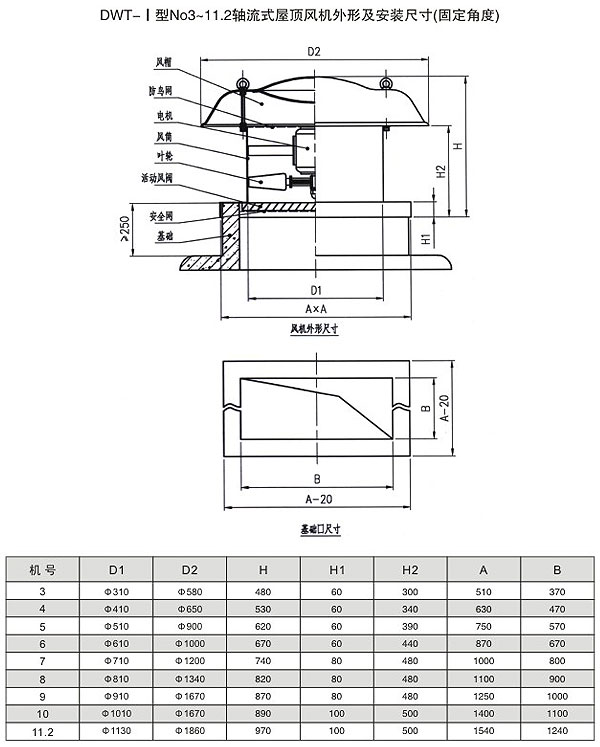

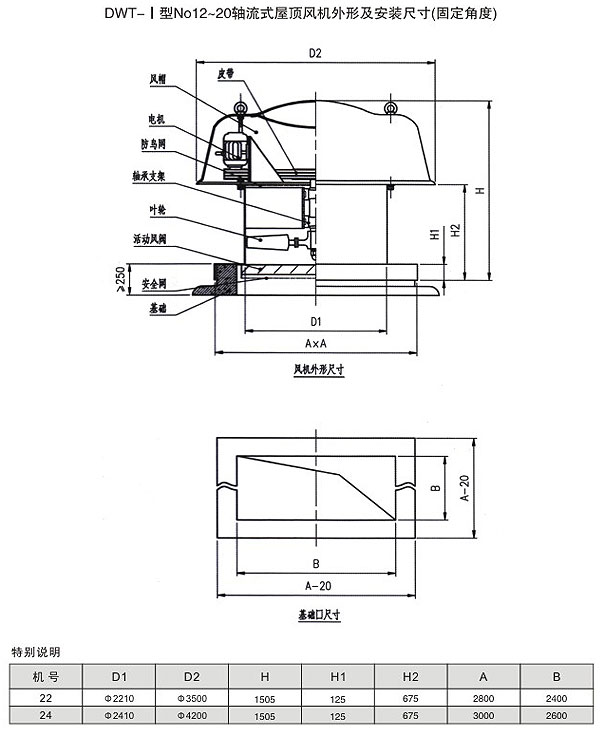

7、DWT-Ⅰ型轴流式屋顶风机外形及安装尺寸
