1、HTF 型消防高温排烟轴流风机概述

    1.1.HTF型消防高温排烟轴流风机,其基本形式为轴流式结构,采用耐高温电机,配设专门的电机冷却系统,产品经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验,在介质温度300℃高温条件下连续运转60分钟以上,100℃温度条件下连续运转20小时/次不损坏,通风排烟可两用。
    1.2.产品分类
    ●按安装方式分:卧式和屋顶式(W型)。
    ●按风量风压分:常压型有Ⅰ型、Ⅱ型(双速);中压型(叶轮为斜流式)有Ⅲ、Ⅳ型(双速);低压型有D1、D2型。
    ●按调速方式分:单速、双速、变频(采用变频电机,配变频控制器,实行变频调速,以适应不同工况,建议调节频率锁定在25Hz~50Hz)。
    1.3.为适应不同场所噪声要求,风机均可配不同长度消声器,也可做成包覆式(壳体消声)。
2、HTF 型消防高温排烟轴流风机工作条件
    工作温度:-20℃~+60℃(可连续运转);
    耐高温:100℃(可连续运转20小时),300℃(可连续运转60分钟);
    温度:<90%;
    介质条件:空气(含尘量不超过100mg/m3);
    工作电源:三相、380V/50Hz;
3、HTF型消防高温排烟轴流风机应用
    风机可广泛应用于高层建、烘箱、地下车库、隧道等通风排烟场所。
4、HTF型消防高温排烟轴流风机配置
4.1.标准配置
●叶轮;
●冷却叶轮;

●机壳(风筒、导叶、内筒、电机支架);
●底脚;
●机壳(蜗壳、集流器、电机支架);
4.2.备选件及附件(订货时注明是否购买)
●减振设备; ●控制箱;
●网罩; ●对接法兰;
5、HTF型消防高温排烟轴流风机加工工艺
    5.1.风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
    5.2.外筒法兰为采用整体翻边旋压而成。

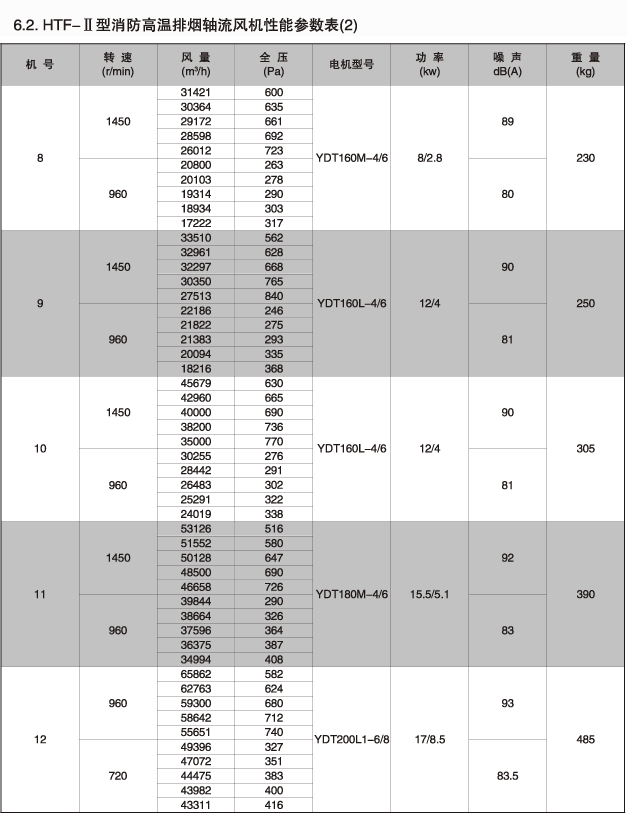

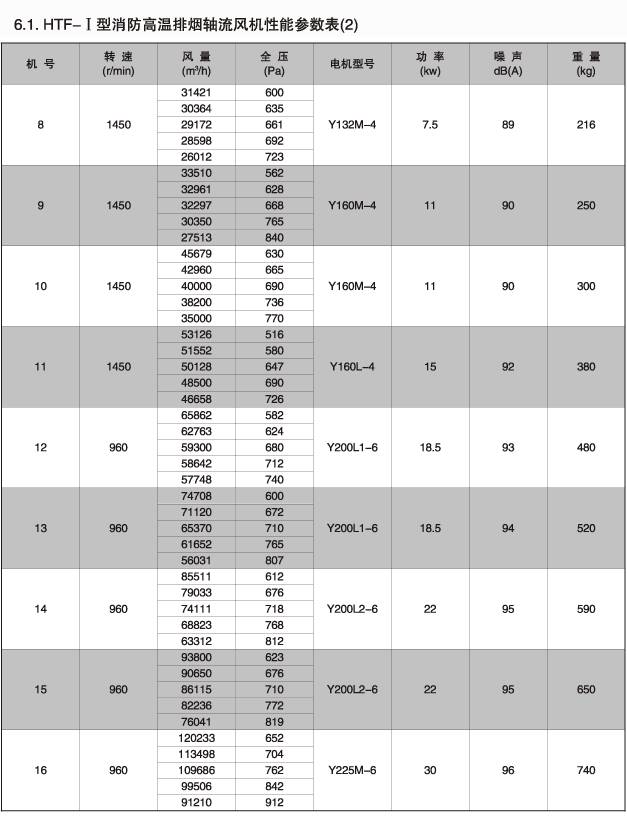

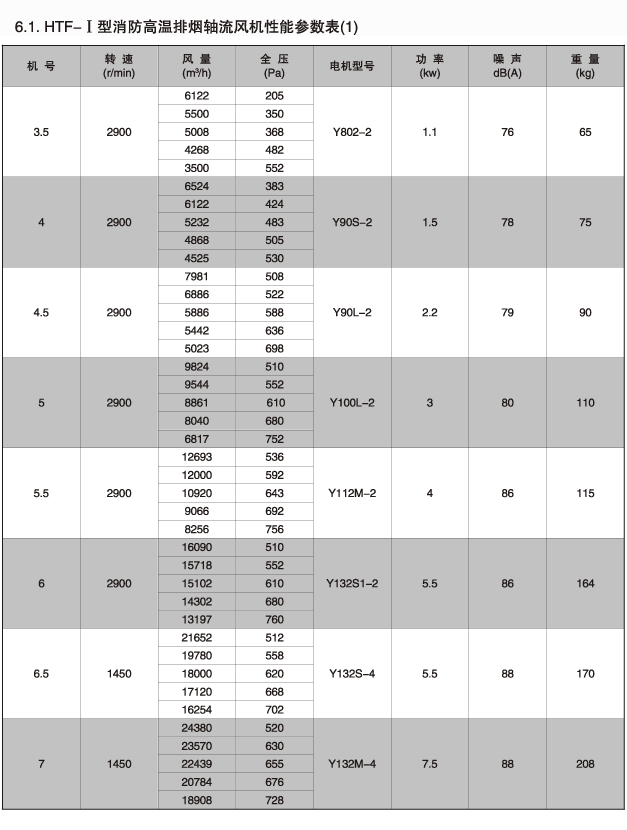

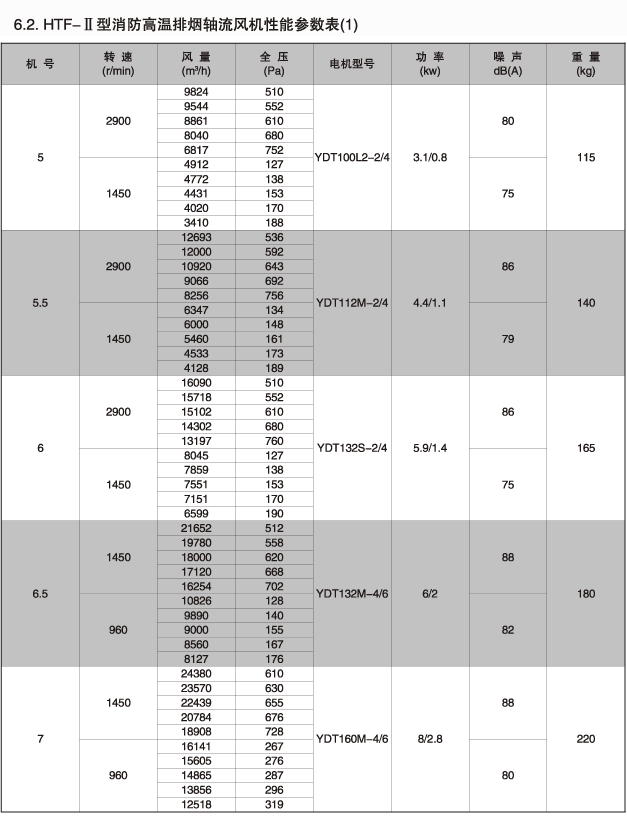

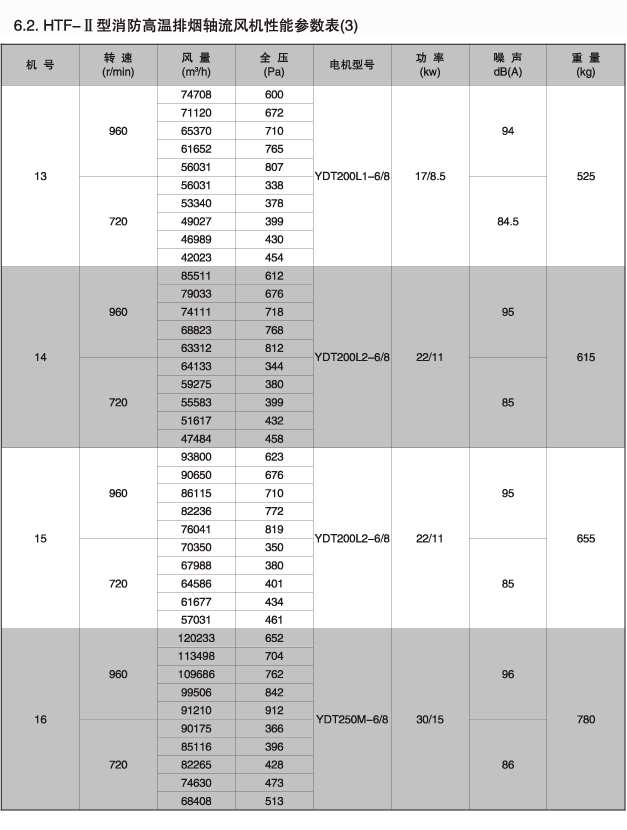

6.HTF型消防高温排烟轴流风机的性能参数
