HTFC-Ⅲ型柜式离心风机 |
一、HTFC-Ⅲ型柜式离心风机概述
1.1.HTFC-Ⅲ型柜式离心风机是一种叶片为后倾式离心风机。产品由低噪声后倾叶片式离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同,提供12种不同角度的进出风口位置,以满足用户不同的安装环境需要。根据消防与通风的不同要求分A式和B式两种类型,A式电机装在箱体外,用于消防排烟,并经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验,能在300℃高温条件下连续运行60分种以上;B式电机装在箱体内,用于通风换气。
1.2.风机按直径分为250-1600mm十七种规格系列风量为1000~300000m3/h,全压为280~2300Pa。风机分单速的双速,双速风机配用双速电机,实现两档调速,可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器,实现变频高速,建议调节频率锁定在25Hz~50Hz。
1.3.为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdIIBT4,适用于易燃、易爆气体的场所。
1.4.为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机消声型箱体加厚,以降低风机噪声。
1.5.风机可加配初效、中效或高效过滤器,以提高空气的清洁度,配置过滤器时应考虑实际压力损耗,并需适当增加风机箱体长度。
2、HTFC-Ⅲ型柜式离心风机工作条件
工作温度:-20~+40℃(可连续运转);
耐高温:100℃(可连续运转20小时);
300℃(可连续运转60分钟);
温度:小于90%;
介质条件:空气;
工作电源:三相、380V/50Hz;
3、HTFC-Ⅲ型柜式离心风机应用
风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、工矿企业、办公楼等场所通风排烟,特别适用于需要低噪声、大风量通风排烟的场所。
4、HTFC-Ⅲ型柜式离心风机配置
4.1.标准配置
●叶轮;
●机壳(机壳、集流器、支架);
●电机;
●轴承(带壳);
●主轴;
|
●皮带轮、皮带;
●皮带罩(仅A式);
●消声型箱体;
●电机调节道轨;
●进出口法兰; |
4.2.备选件及附件(订货时注明是否购买)
●减振设备;
●消声器;
●过滤器; |
●控制箱;
●对接法兰;
●电机防罩(仅A式); |
5、HTFC-Ⅲ型柜式离心风机加工工艺
5.1.风机叶轮、机壳为优质镀锌板,全部模具化生产,采用铆接、咬口等手段,表面清洁平整、不存在焊接变形现象。
5.2.风机消声型箱体采用框架、箱板拼装设计,框架采用先进的金属冷弯机组一次拉伸而成(也可根据用户需要采用铝合金型材),箱板为镀锌板,表面清洁美观、耐腐蚀性强,内层为优质PVC消声材料(也可以为镀锌消声微穿孔板,夹层为超细玻璃棉),可进一步降低噪声。产品可进行现场拆装。

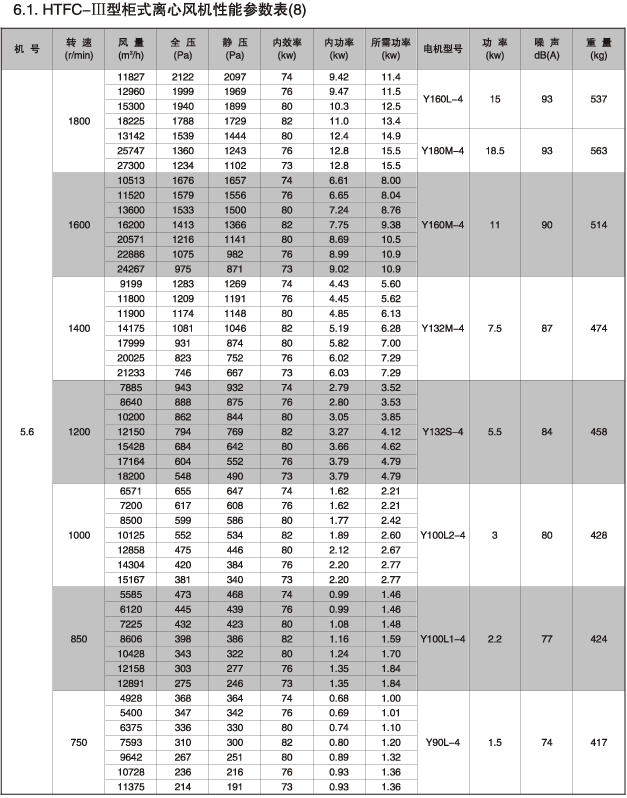

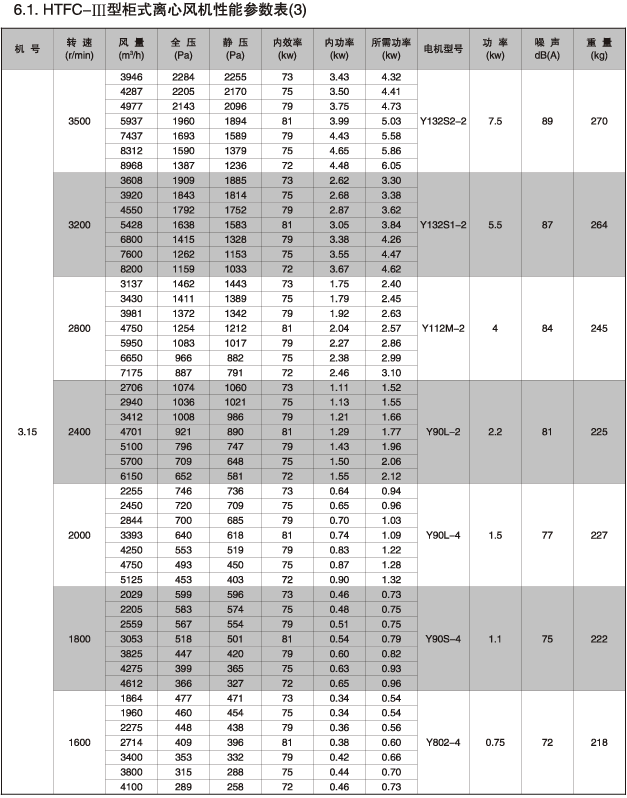

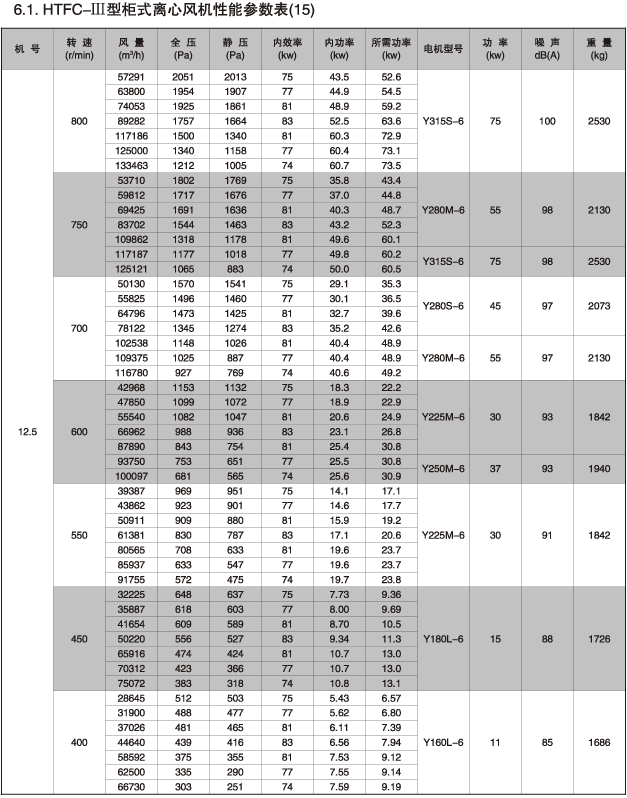

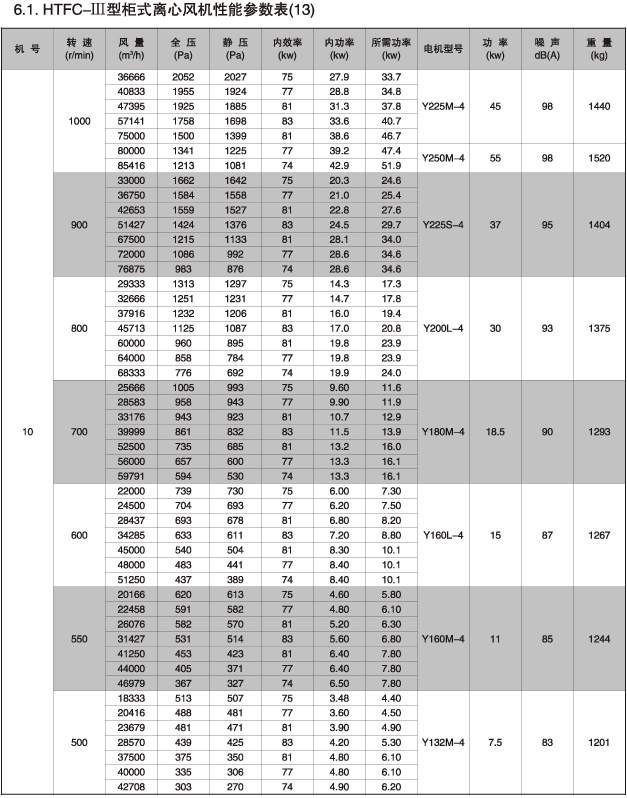

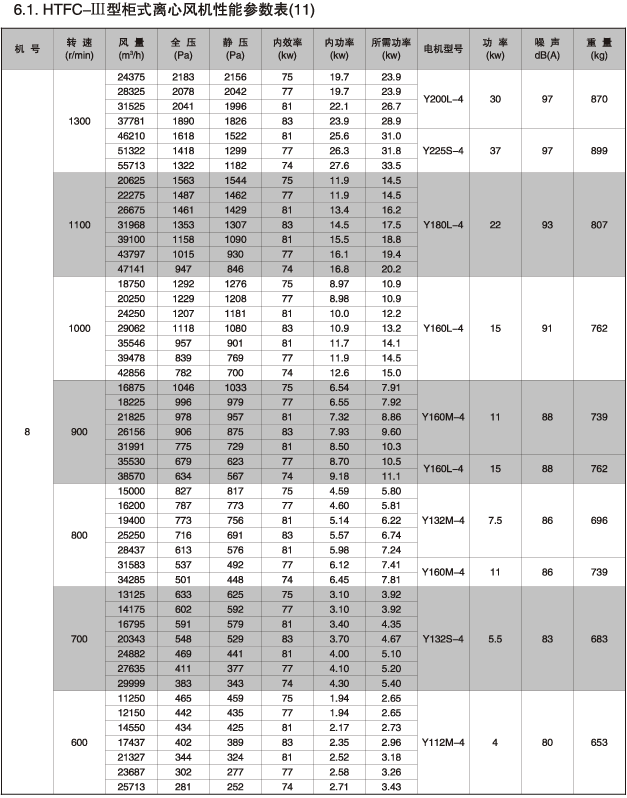

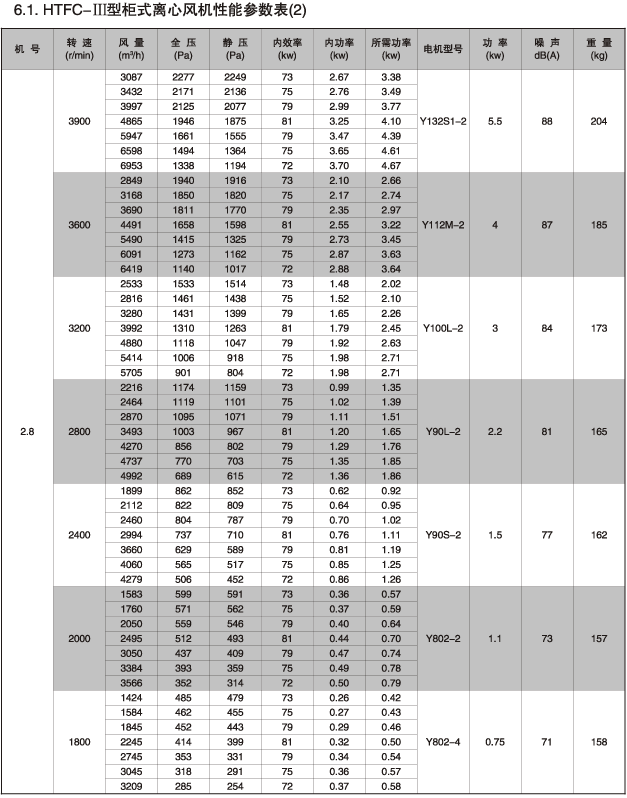

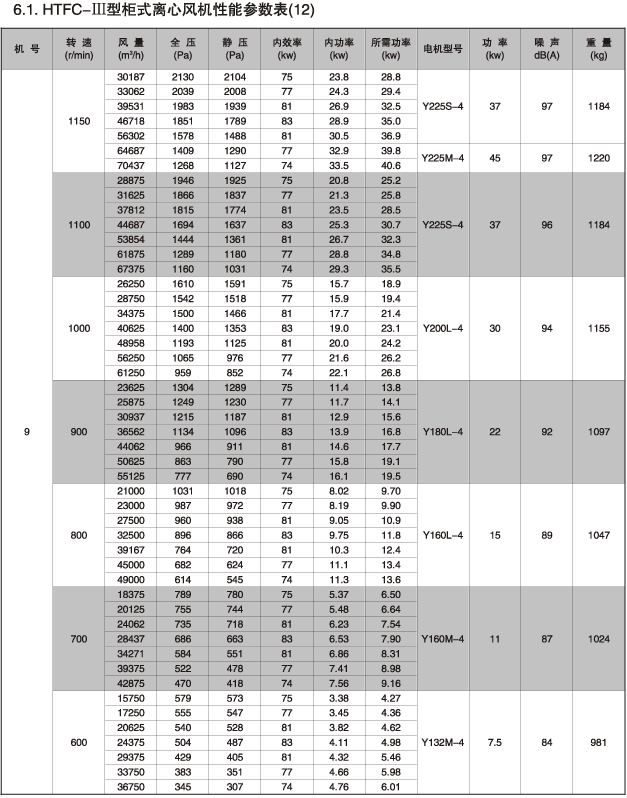

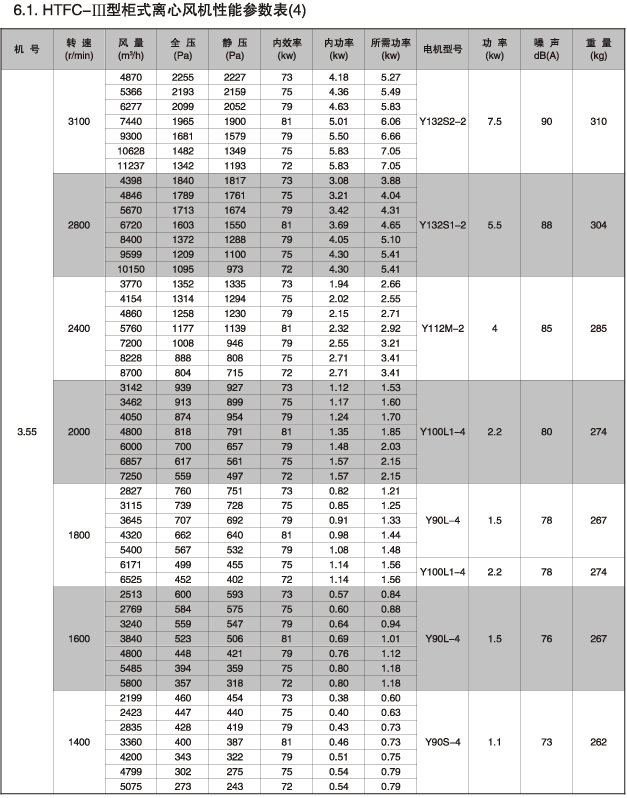

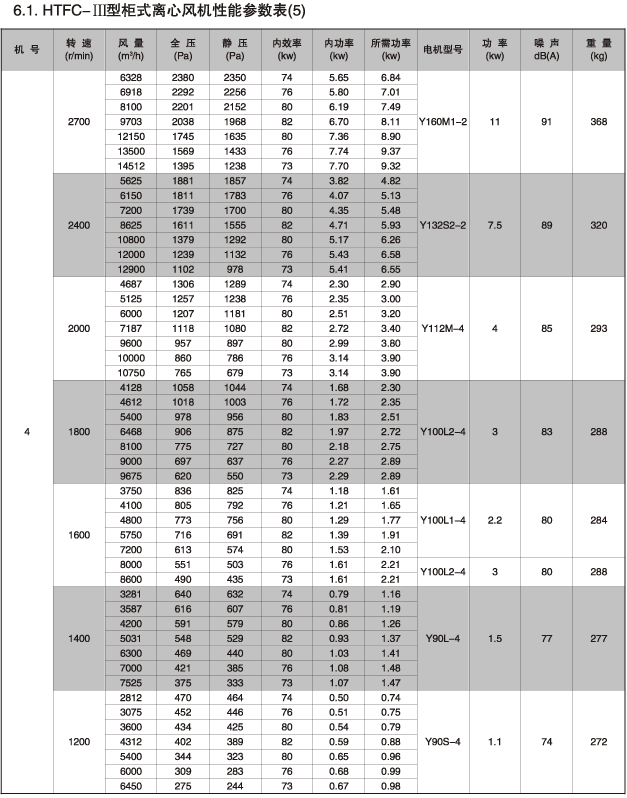

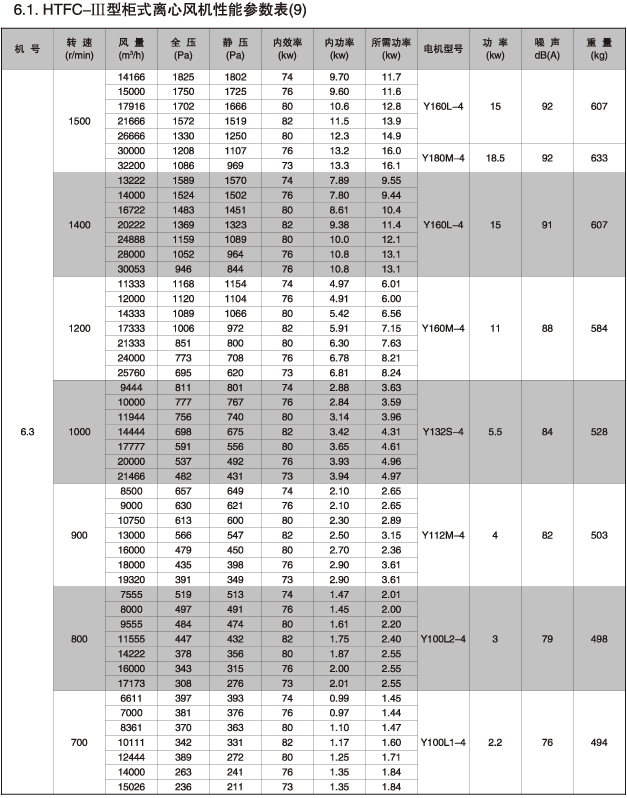

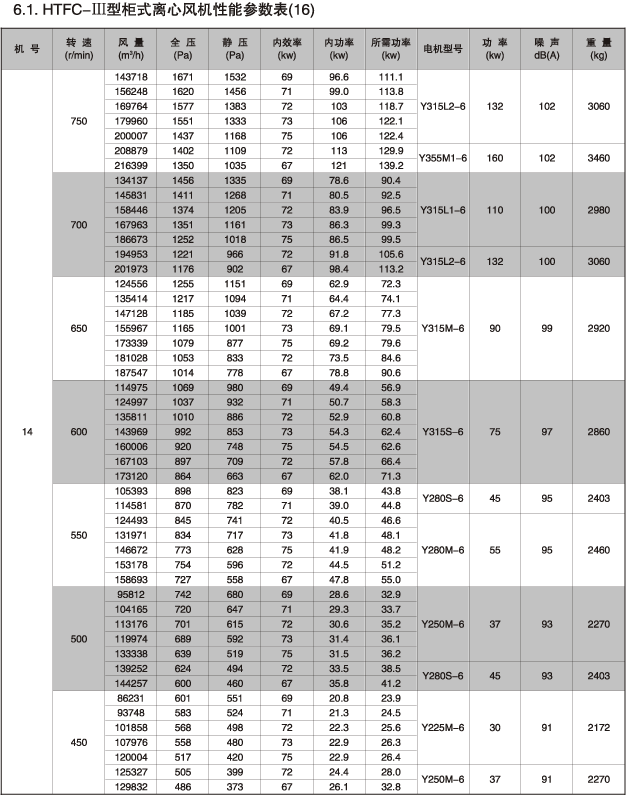

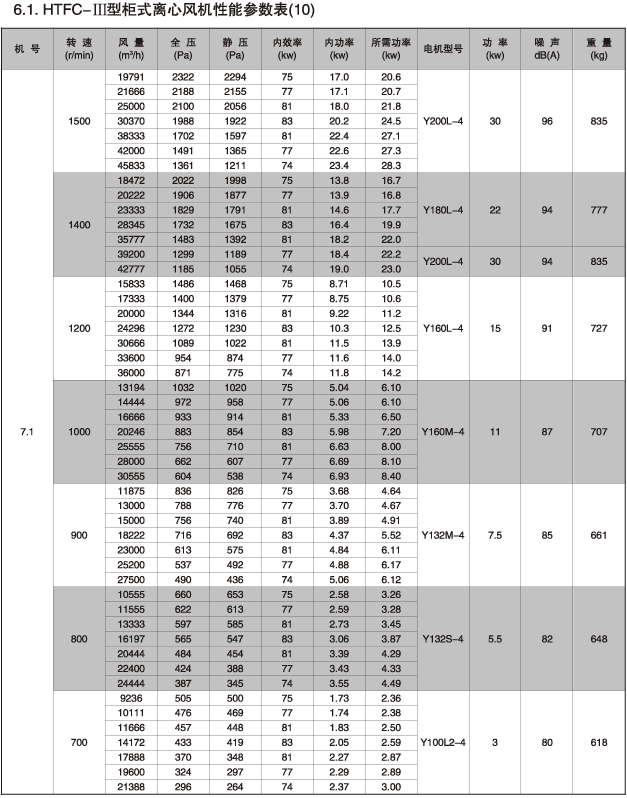

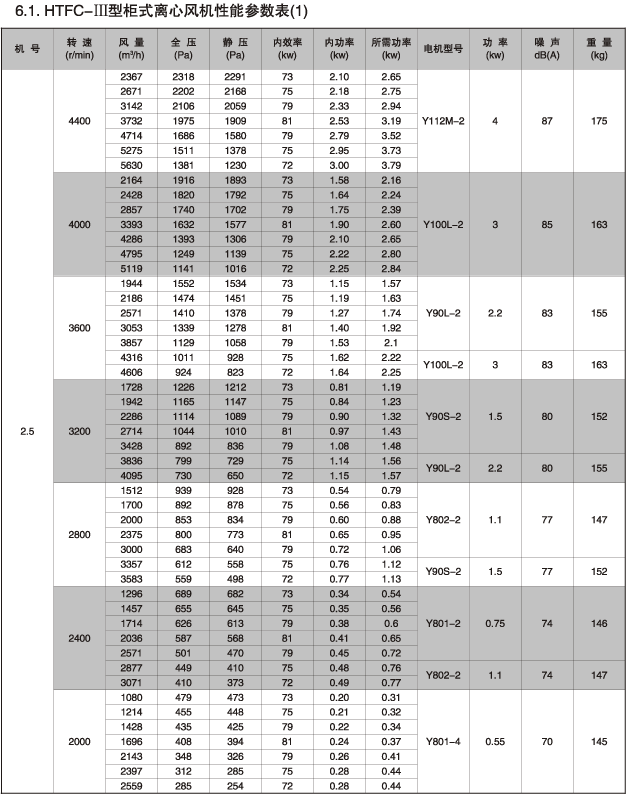

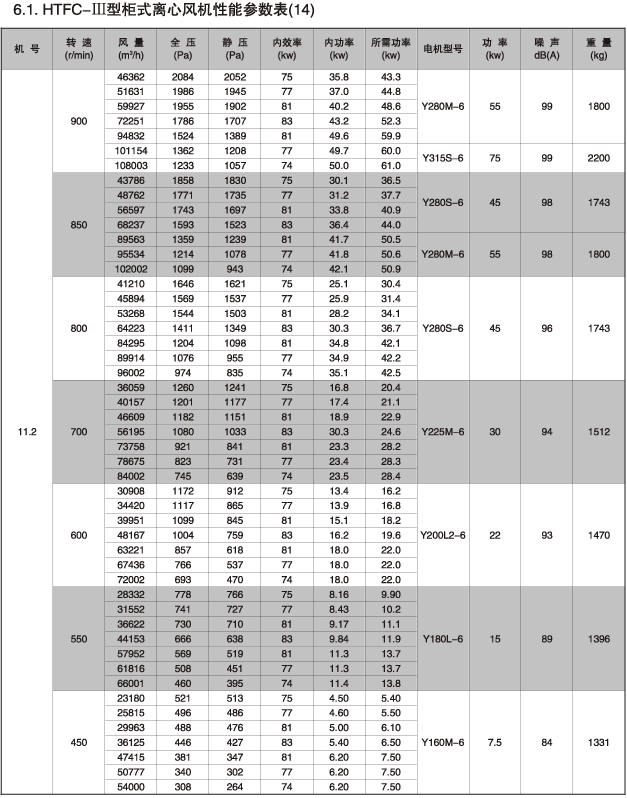

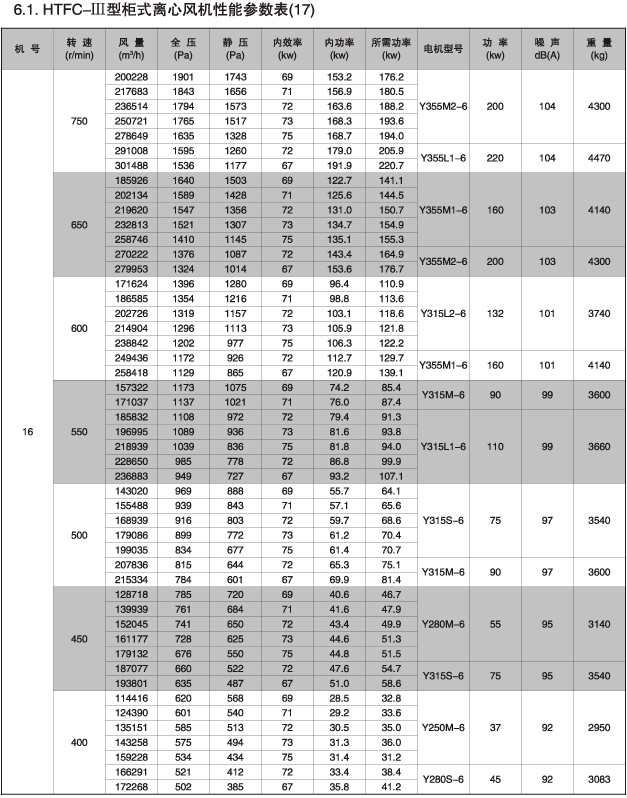

6.HTFC-Ⅲ型柜式离心风机性能参数

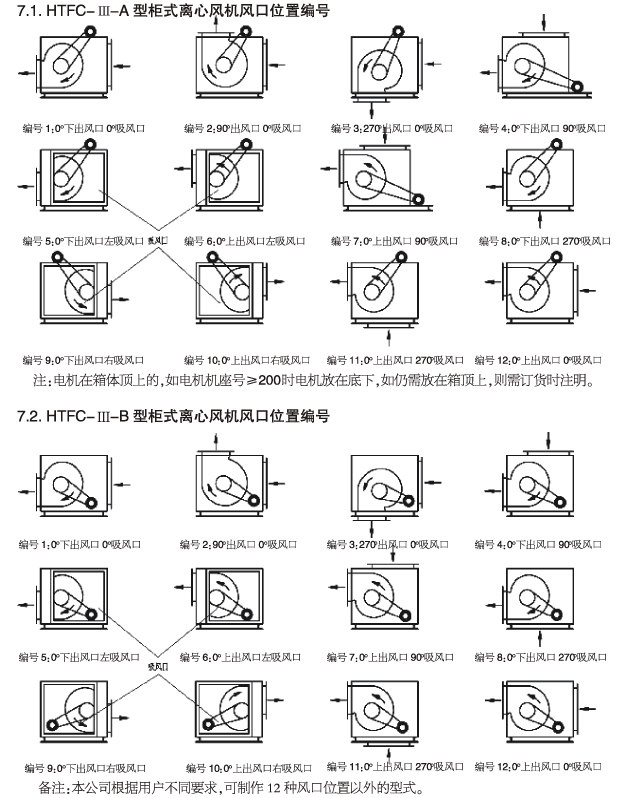

7.HTFC-Ⅲ型柜式离心风机风口位置编号

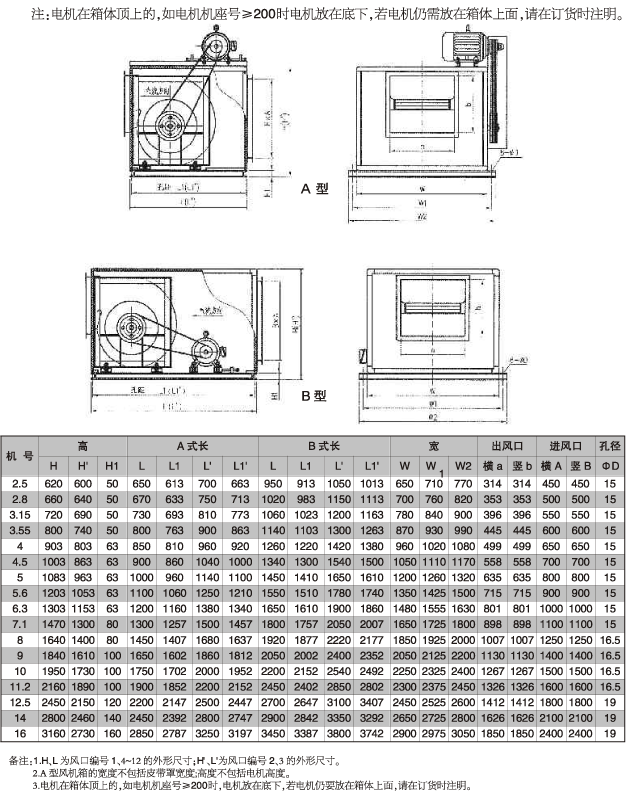

8.HTFC-Ⅲ型柜式离心风机外形尺寸

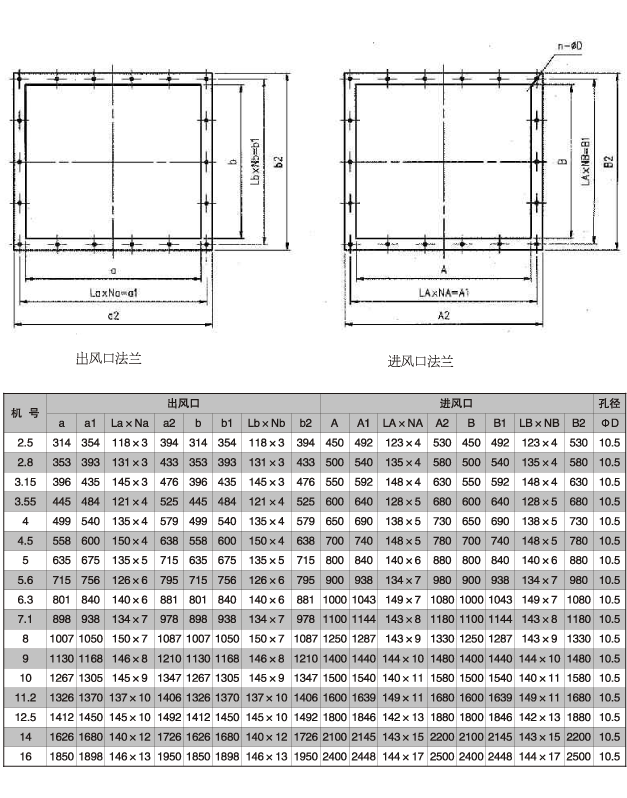

9.HTFC-Ⅲ型柜式离心风机进,出风口法兰尺寸
|
|
|
