GDF型离心式管道风机
1、GDF型离心式管道风机概述

    1.1.GDF型离心式管道风机,叶轮为前倾式多翼离心叶轮,单面吸风,风机设计成水平进出,方形进出风口可直接与风管联接。风机电机为空调专用电机,整机具有噪声低,运转平稳,使用寿命长等特点。
    1.2.风机按直径分为140~500mm十六种规格系列风量为130~720m3/h,全压为45~810Pa。
    1.3.为适应不同场所噪声的要求,分为:
    ●普通型:其全部材料为镀锌钢板通过咬口成形;
    ●消声型:其风机部分为镀锌钢板通过咬口成形,箱体箱板为彩涂板内加消声材料,框架为铝合金型材,进出风口设有过滤网。
2、GDF型离心式管道风机工作条件
    工作温度:-20~+40℃;
    温度:小于90%;
    介质条件:空气(含尘量不超过100mg/m3);
    工作电源:三相 380V/50Hz;
    单相 220V/50Hz(部分型号);
3、GDF型离心式管道风机应用
    风机广泛应用于宾馆、饭店、会议室、办公楼、公共场所、商场等通风换气之用。
4、GDF型离心式管道风机配置
4.1.标准配置
●叶轮;
●过滤网(仅消声型);

●外转子电机;
●箱体(仅消声型);
●机壳(蜗壳、集流器、电机支架);
4.2.备选件及附件(订货时注明是否购买)
●减振设备; ●控制箱;
●消声器; ●对接法兰;
5、GDF型离心式管道风机加工工艺
    5.1.风机叶轮、机壳全为优质镀锌钢板,全部模具生产,经咬口成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
    5.2.消声型风机箱板经数控折弯机折边成形,以自攻螺钉与铝合金型材连接而成。

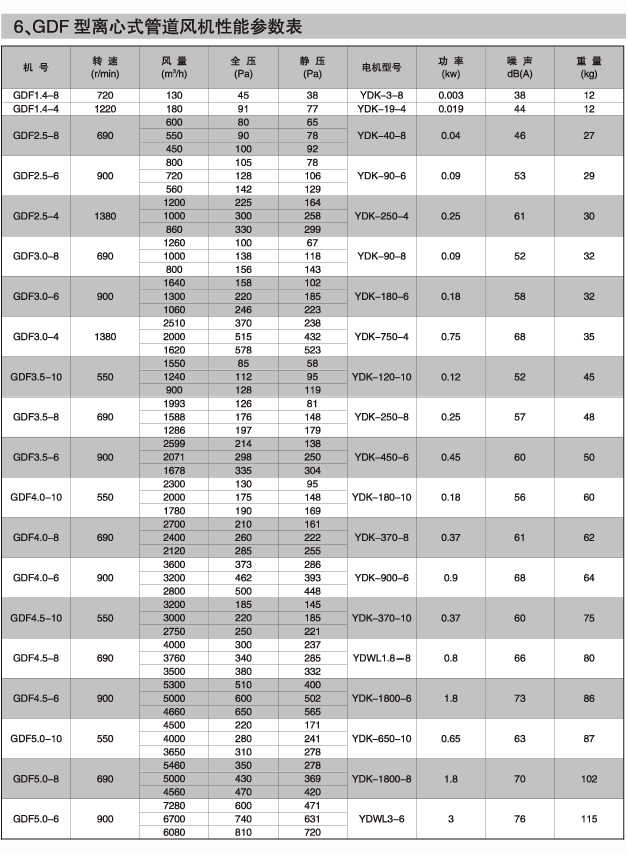

6.GDF型离心式管道风机的性能参数
