YZWT型圆弧组合式屋顶通风器
简介
    圆弧形组合式屋顶通风器,是我公司在对国内同类产品进行深入研究探讨,并吸收国际上同类产品的先进技术,开发研制的新一代产品。圆弧形组合式屋顶通风器,在气流组织上进行了多工况优化试验在结构上进行了多次优化改进,从而达到了国际领先水平。圆弧形组合式屋顶通风器,是高热厂房自然通风理想的改型换代产品。
    圆弧形组合式屋顶通风器,具有排风阻力低的突出优点,是性能良好的自然通风设备。另外,该屋顶通风器结构还具有良好的防雨雪及避风性能,任意方向或风力大小都不会影响屋顶通风器的排风效果所以不需另设挡风板。圆弧形组合式屋顶通风器喉部设电动挡板,电动阀板开启灵活,关闭严密。阀板夏季开启,起导流作用,保证良好的通风效果;冬季关闭严密,可保证采暖系统按设计工况正常运行。如果厂房合湿量较高,屋顶通风器喉部阀板和喉部围护板均可采取保温措施,以防结露。
    圆弧形组合式屋顶通风器外围护板采用压型彩钢板或玻璃钢,具有白重轻、可现场组合安装、施工周期短等特点。屋顶通风器的色彩可根据用户要求确定。
圆弧形组合式屋顶通风器可广泛应用于电力、冶金、化工、石油、机械等部门的各类厂房通风。
屋顶通风器结构及外形尺寸

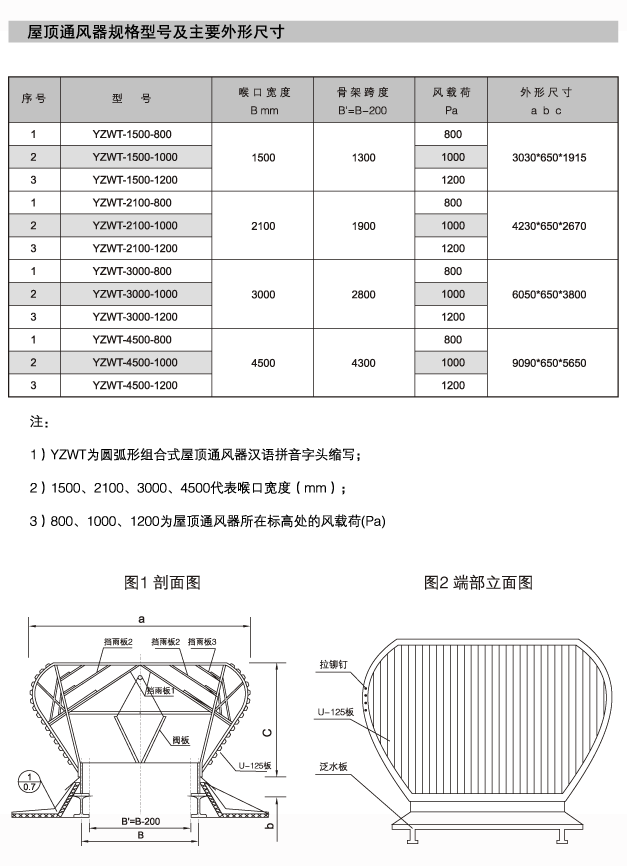

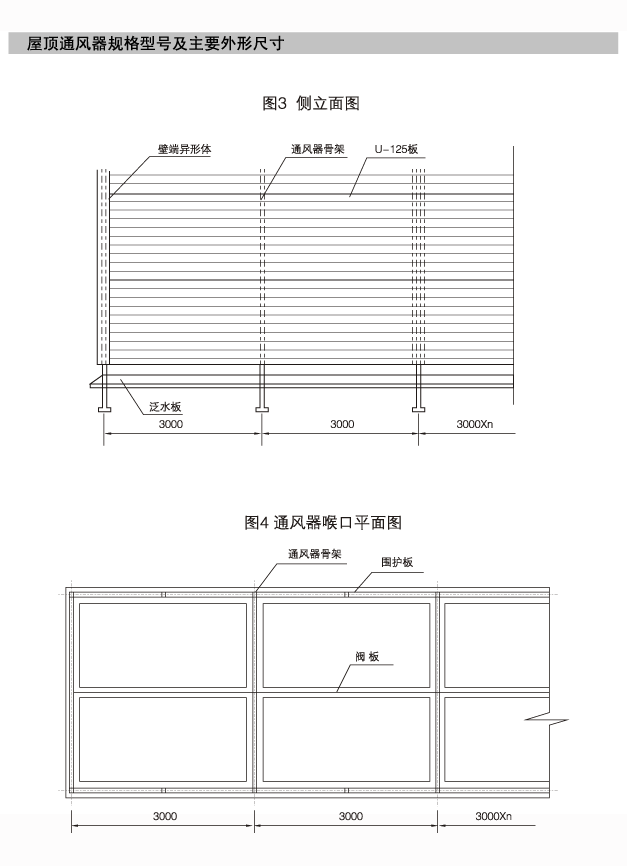

    屋顶通风器外形详见图1、图2、图3、图4。
    屋顶通风器主要有以下几部分组成:屋顶通风器骨架、挡雨板、外围护板、阀板及电动机构、排水沟、泛水板等。
    按喉口宽度B,屋顶通风器常规分为四种尺寸,可按用户使用要求提供不同尺寸:而按风荷载的取值不同,每种尺寸又分为三种风荷载规格,故本屋顶通风器共有十二种规格型号。规格型号及主要外形尺寸见表-1。

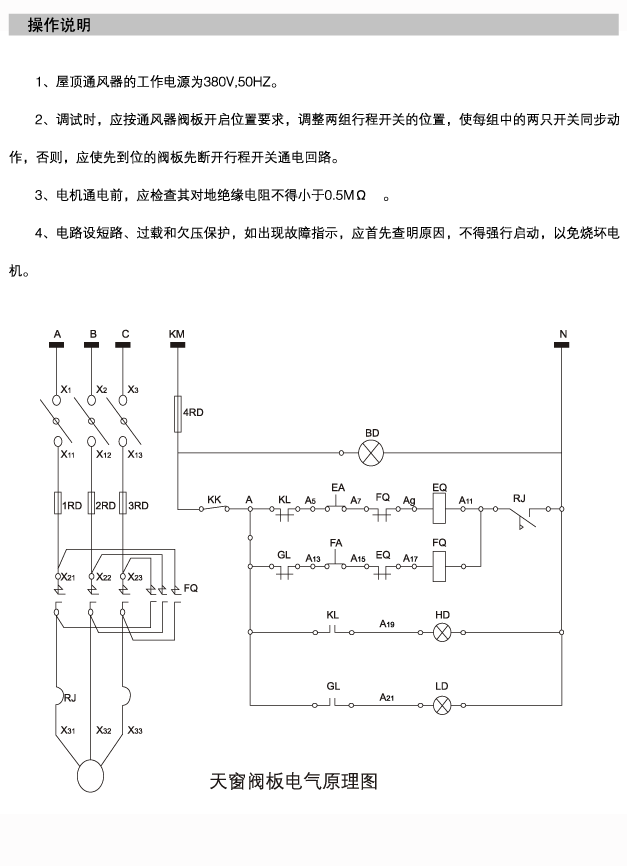

    屋顶通风器阀板采用电动开启/关闭机构。开启/关闭机构由电动机、减速器、传动机构等组成。开关可根据用户需要设置在便于操作的地点,也可实行自动控制。








订货须知
1、订货时,请写请楚屋顶通风器的型号、规格、总长度、风载荷及颜色等。例如:某工程选用YZWT型屋顶通风器型号规格为:喉口宽度:3000mm,风载荷:1200Pa,总长度:72m颜色:灰色。订贷时可写为:YZWT-3000-1200型,L=72m,灰色。
2、如果用户对屋顶通风器的阀板及喉部围护板有保温防结露要求,请在订货时注明。以便特殊加工制作。
3、本厂可根据用户需要,提供非标准规格的屋顶通风器。如用户还有其他特殊要求,可来函协商。
4、屋顶通风器出厂时,除主体设备外,还供应专用配套的挂式控制箱及端子箱。对联结电缆,原则上顶通风器至端子箱之间由厂家供给,端子箱至挂式控制箱之间及电源电缆等均由用户自备。
5、本厂本着“信誉第一,用户至上”的宗旨,竭诚期望与广大设计院和用户建立业务联系。除了提供信誉卓著的产品外,还保证提供良好的售后服务,并有专门的施工安装队伍负责安装。
