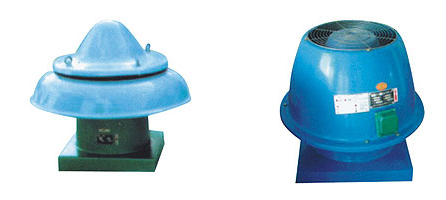

| DWT-Ⅱ、Ⅲ 型离心式屋顶风机 |
1、DWT-Ⅱ、Ⅲ 型离心式屋顶风机概述
1.1.DWT-Ⅱ、Ⅲ 型离心式屋顶风机，其叶轮采用离心式叶轮，可适用风量小而压力较高的场所。Ⅱ型采用三层风帽，Ⅲ为无风帽。
1.2.风机按叶轮直径分DWT-Ⅱ有300~1000mm九个机号，系列风量为800~31000m3/h，全压为120~1100Pa。DWT-Ⅲ有280~800mm十个机号，系列风量为1000~40000m3/h，全压为100~500Pa。
1.3.风机根据不同环境需要，可制成防爆型，适用于非腐蚀的含有易燃、易爆气体的场所，防腐型可适用于含有腐蚀性气体的环境中。
1.4.为满足用户对不同工况的性能调节需要，风机可配用双速电机，实现两档调速，也可配用变频电机和变频控制器，实现变频调速。建议调节频率锁定在25Hz~50Hz(订货时注明)。
1.5.风机根据用户需要可配手动或电动调节阀、自垂百叶等(订货时注明)。
2、DWT-Ⅱ、Ⅲ 型离心式屋顶风机工作条件
工作温度：-20℃~+40℃；
温度：<90%；
介质条件：
----常规型：非腐蚀、非易燃、易爆气体(含尘量不超过100mg/3)。
----防爆型：非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3)。
----防腐型：有腐蚀性气体(无任何粉尘)。
工作电源：三相、380V/50Hz。
3、DWT-Ⅱ、Ⅲ 型离心式屋顶风机应用
风机主要适用于工厂矿企业厂房、电站等高压、小流量场所屋顶排风换气。
4、DWT-Ⅱ、Ⅲ 型离心式屋顶风机配置
4.1.标准配置
| ●叶轮； |
●机壳（风筒、导叶、内筒、电机支架）； |
●电机； |
●玻璃钢风帽； |
4.2.备选件及附件（订货时注明是否购买）
5、DWT-Ⅱ、Ⅲ 型离心式屋顶风机加工工艺
5.1.风机叶轮材质为钢制焊接成形。
5.2.钢制屋顶风机机壳为钢板焊接成形，玻璃钢屋顶风机机壳为玻璃钢一次成形，风机风帽为玻璃钢一次成形。

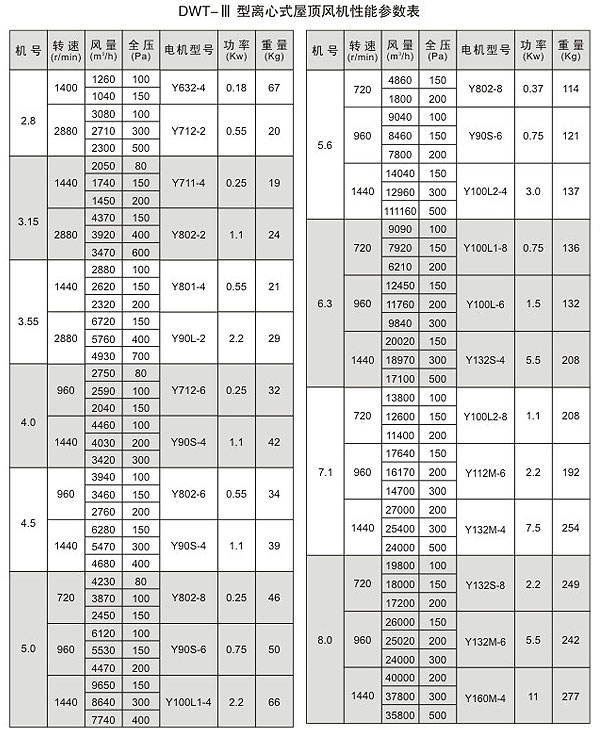

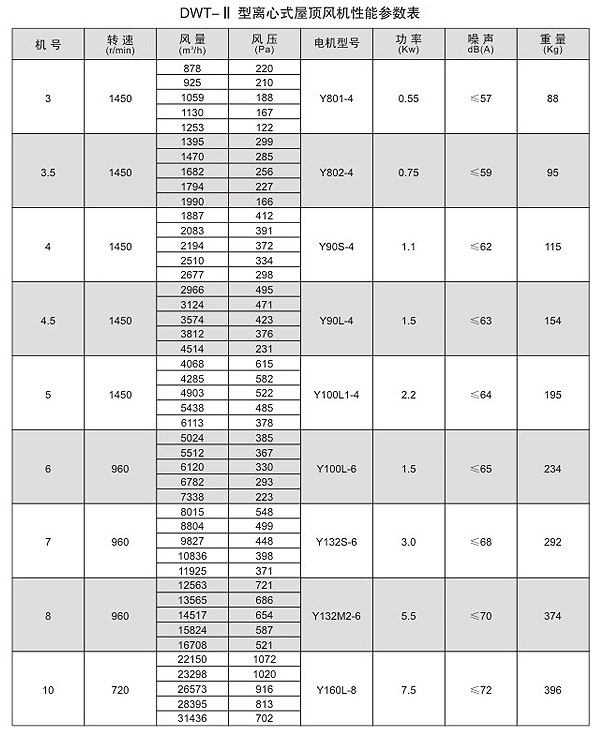

6、DWT-Ⅱ、Ⅲ 型离心式屋顶风机性能参数

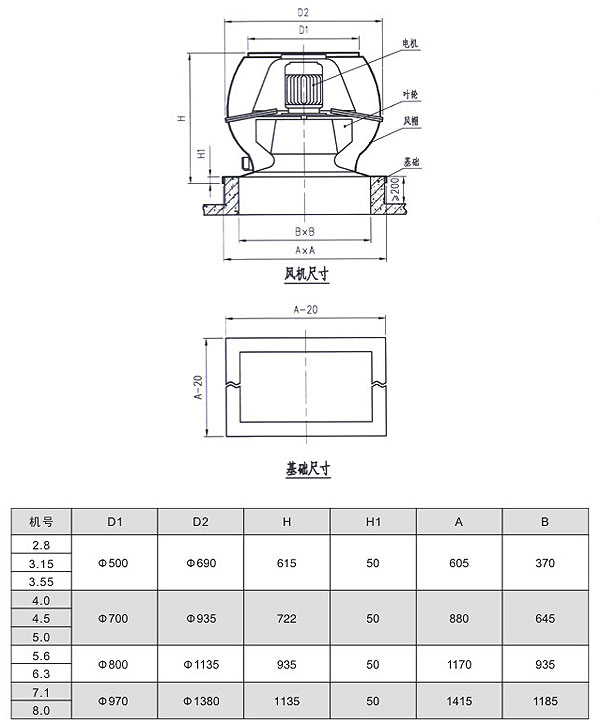

8、DWT-Ⅲ 型离心式屋顶风机外形及安装尺寸
 |
|
|
