DJF-1 型电动脚踏两用风机
1、DJF-1 型电动脚踏两用风机概述
    DJF-1 型电动脚踏两用风机是人防工事,防空地下室在战争时电源被毁,敌方使用原子、化学或细菌武器的情况下采用滤毒式通风防护不可少的设备。其技术指标的重点,是保证战争时人力驱动情况下满足400人单元的滤毒式通风要求,同时,考虑平、战结合,可利用电源为人防工事, 地下旅馆、餐厅和商场等进行通风换气。
2、DJF-1 型电动脚踏两用风机工作条件
    ●战争时(脚踏驱动)
    在四个人驱动,脚踏转速为n=40r/min,风量Q≮1200m3/h,风压(全压):P≮120mmH2O。
    ●平时(电动)
    用Y90S-4电动机传动(电机功率)N=1.1kw,n=1400r/min电源为三相380V),Q=2600~3060m3/h,P=90~60mmH2O。
3、DJF-1 型电动脚踏两用风机安装
    3.1.安装前应仔细检查通风机各连接部分,叶片与机壳是否有碰擦现象。按图校正风口与叶轮之间间隙尺寸,需保持为水平位置。
    3.2.如机架为散装装箱,则应先将散装件按DJF-1型风机外形尺寸图整装成机架后,按图示地脚螺栓尺寸共(11)处分别将机架及增速箱固定到位,尽量使两轴线同心并在其连接处“铰链联轴器”上装园推销。然后按使用说明书维护保养进行电动、脚踏变换工况(工况变换手把设在增速箱一侧)试运行。
4、DJF-1 型电动脚踏两用风机维护保养
    脚踏电动两用风机的经常工作方式是电动,只有战争时才使用脚踏。但一旦使用,都是危急情况,要确保能可靠地运转,所以平时要加强维护保养,特别是各运动部分。
    a.检查齿轮有无漏油和渗油,必要时更换密封垫图。
    b.对链条、牙盘和飞轮均要定期架润滑油,不使锈蚀。
    c.检查支架部分结构,有否锈蚀、损坏或失落紧固件。
    d.齿轮箱维护:打开齿轮箱检查润滑油,若已变质,则倒尽后加新的120号机油;若油量不足,则添加到油平面与轴的下表面齐平。然后由人慢速运转,检查有否相擦或撞声。若无故障,则四个人同时运转5分钟,若有故障,应及时进行修理或更换零件。
    e.风机长期不使用,将皮带卸下,或将电机底板调松,使皮带松驰。上述保养工作每季度进行一次,湿热天1至2个月做一次。

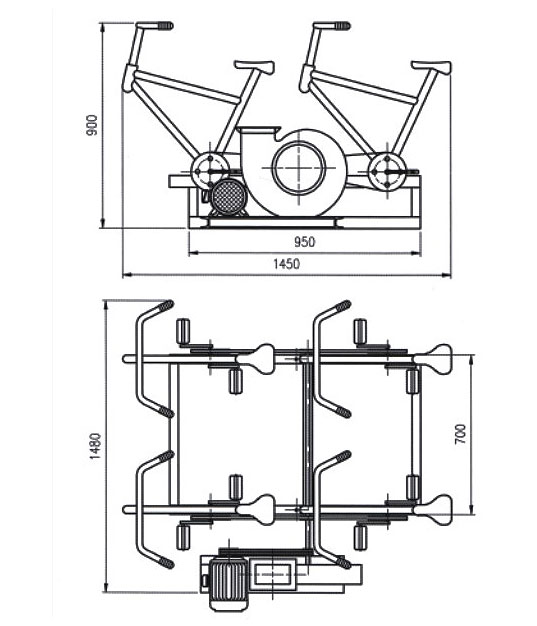

5、DJF-1 型电动脚踏两用风机外形及安装尺寸
