YDF 型诱导风机
1、YDF 型诱导风机概述

    1.1.YDF 型诱导风机主要用于无风管条件下,将多台诱导风机按一定间离和方向依次排列,以少量高速喷流气体带动诱导周围静止的空气,达到高效经济的通风换气效果。也可单独布置在通风死角区,通过诱导风机高速喷流达到稀释废气作用。
    1.2.YDF 型诱导风机根据用户不同的需要可分为两种:A型:管道式诱导风机,由高压风机、小口径螺旋风管和喷嘴组成;B型:自带喷嘴小型诱导风机,自带挠性风管、喷嘴,可由多台诱导风机组成一个诱导系统。
    1.3.根据用户需要可配污染物浓度感应装置和控制器,实现自动控制(智能型诱导风机)。
2、YDF 型诱导风机诱导系统特点
    ●通风系统设计简单、灵活、容易修改,出错率低。
    ●不需要风管系统,节省空间、安装方便灵活、维护成本低。
    ●采用挠性喷嘴可万向调节,射流方向可随意调整,灵活性强。
    ●安装位置可有针对性,不会有死角,提高换气效率和空气质量。
3、YDF 型诱导风机的工作条件
    工作温度:-20℃~+40℃;
    温度:<90%;
    介质条件:空气(含尘量不超过100mg/m3)。
    工作电源:A型:三相、380V/50Hz(YDF-A);
    B型:单相、220V/50Hz(YDF-B);
4、YDF 型诱导风机的应用
    风机可广泛应用于地下车库、停车场、超市商场、仓库等通风换气。
5、YDF 型诱导风机配置
5.1.标准配置
YDF-A 型诱导风机配置
●叶轮; ●机壳(蜗壳、集流器、支架); ●箱体;●电机;●传动件(主轴、皮带、皮带轮); ●轴承;
YDF-B 型诱导风机配置
●叶轮;●机壳(蜗壳、集流器、支架);●箱体;●电机;●传动件(主轴、皮带、皮带轮);
●挠性风管;●喷嘴;●污染物感应装置及控制器(仅智能型);
5.2.备选件及附件(订货时注明是否购买)
●减振设备; ●控制箱;
●安装吊架;
6、YDF 型诱导风机加工工艺
    6.1.风机叶轮、机壳全为优质镀锌钢板,全部模具生产,经拼咬接成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
    6.2.消声型诱导风机箱板为数控折弯机折边成形,内衬消声材料,与铝合金型材用自攻螺栓连接装配成形。
7、YDF 型诱导风机性能参数

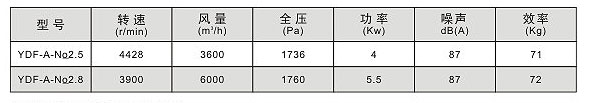

    7.1.YDF-A型管道式诱导风机性能参数
    ●YDF-A-No2.5 表示直径为250mm管道式诱导风机。
    ●YDF-A-No2.8 表示直径为280mm管道式诱导风机。

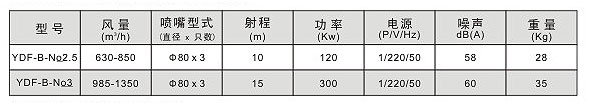

    7.2.YDF-B型诱导风机性能参数
    ●YDF-B-No2.5 表示直径为250mm诱导风机。
    ●YDF-B-No3 表示直径为300mm诱导风机。

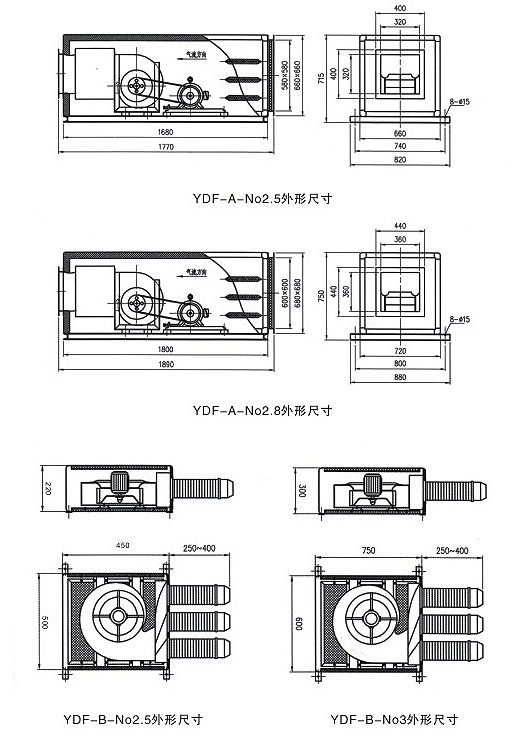

8、YDF 型诱导风机外形及安装尺寸
