| 4-79 4-2x79型离心通风机 |
1、4-72 型离心通风机概述
4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对铜材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬物质颗料物不大于150mg/m3，气体温度不得超过80℃。
B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4-72型相同，No2.8~6A采用B35型带法兰盘与底脚的电动机，No6~12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。
F4-72型风机采用不锈钢材质用于输送腐蚀气体，其性能与地基尺寸同于4-72型。
2、4-72 型离心通风机形式
从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转，称为左旋风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。4-72型风机No2.8~6出厂时均做成1种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。No2.8出风口位置调整范围0°~225°，间隔45°。No3.2~6出风口位置调整范围0°~255°。间隔225°，No8~12出风口位置调整范围0°~225°，间隔是45°。No8~12出风口位置洞的范围0°~225°，间隔45°。No16、20出风口位置制成固定的三种：0°、90°、180°，不能调整，订货时需注明。
风机的传动方式有A、B、C、D四种。4-72型风机中No2.8~6采用A式传动，No8~12采用C、D式传动，No16~20采用Ｂ式传动。
3、4-72 型离心通风机结构特点
4-72型风机中No2.8~6主要由叶轮、机壳、进风口等部分配直联电动机而组成。No8~20除具有上述部分外，还有传动部分等。
1.1. 叶轮由10个后倾的机翼型叶片、曲线型前盘和平板后盘组成。用铜板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。
1.2. 机壳做成两种不同型式。No8~12机壳作成整体，不能拆开，No16~20的机壳制三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
1.3. 进风口制成整体，装于风机的侧面，与轴向平等的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
1.4. 传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。

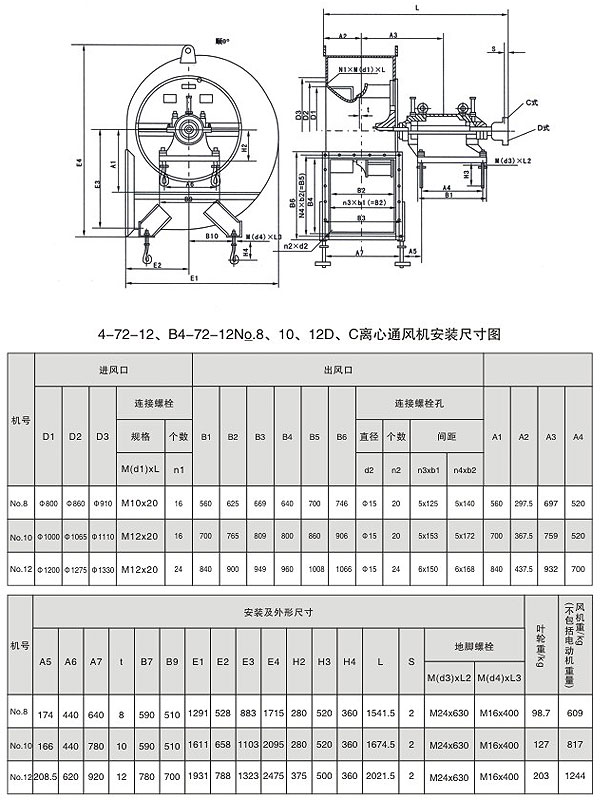

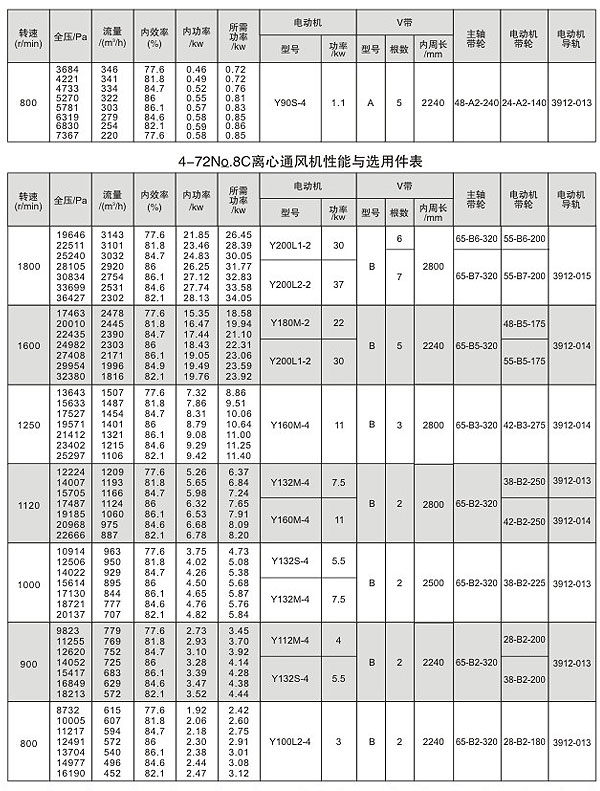

4、4-72 型离心通风机性能与选择

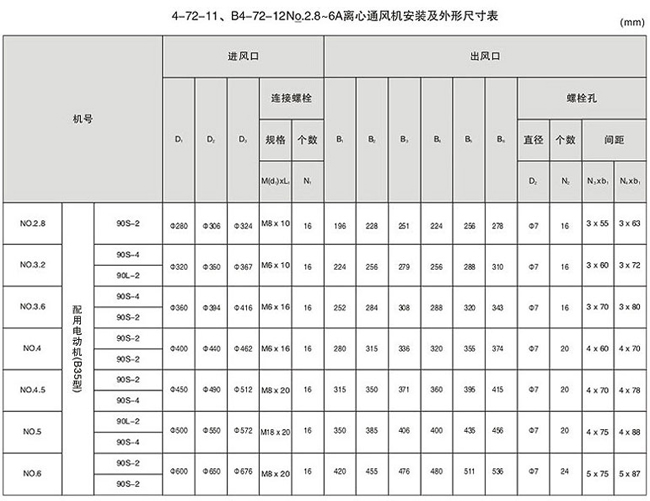

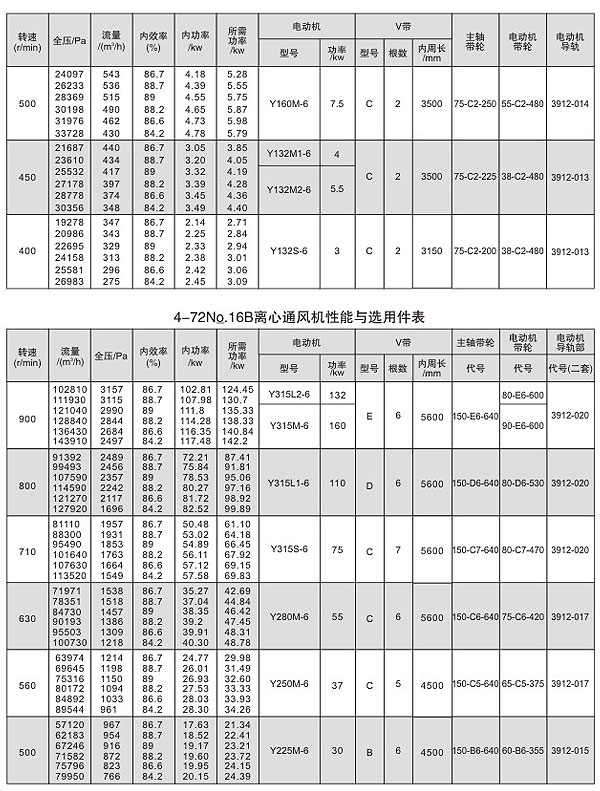

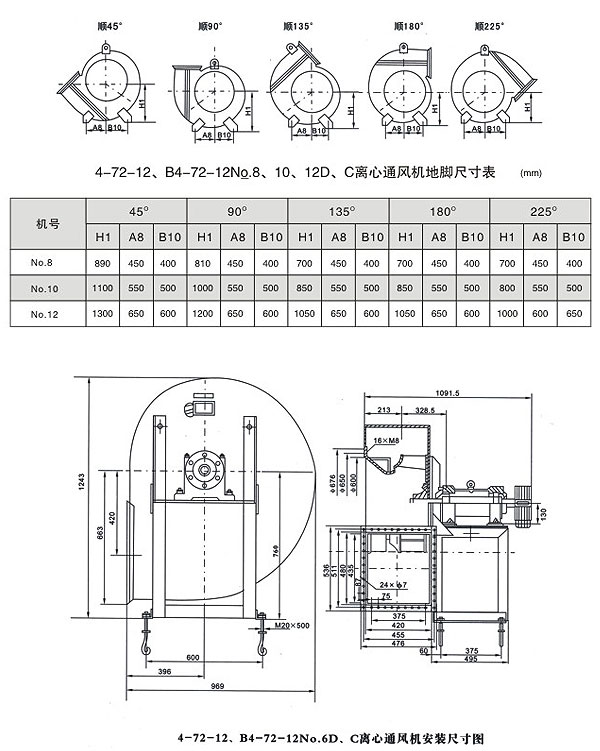

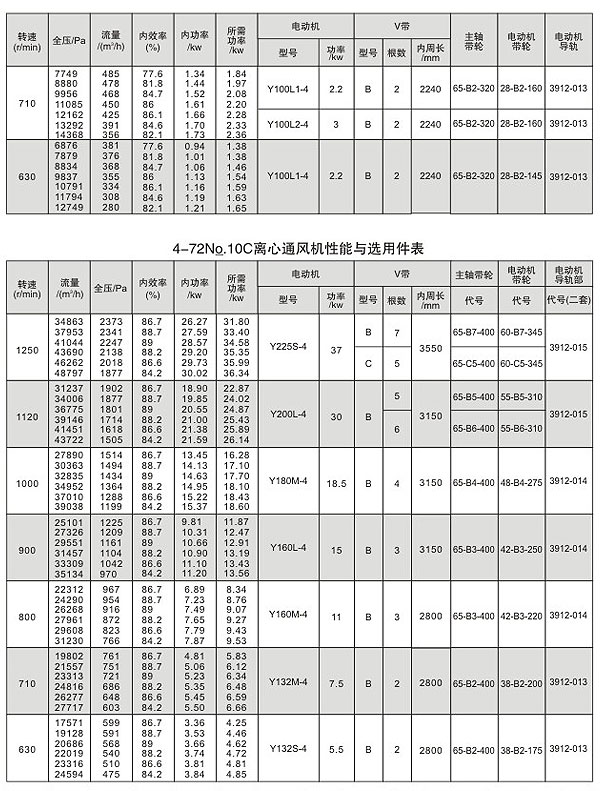

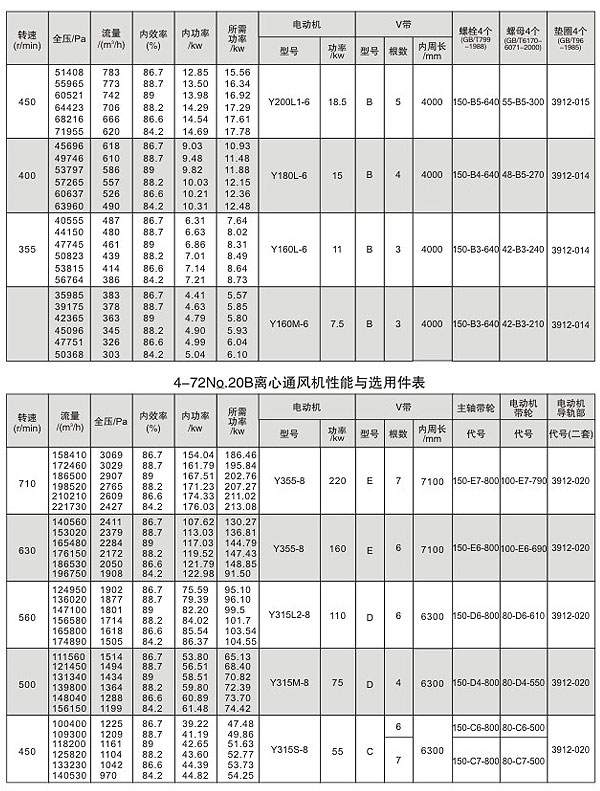

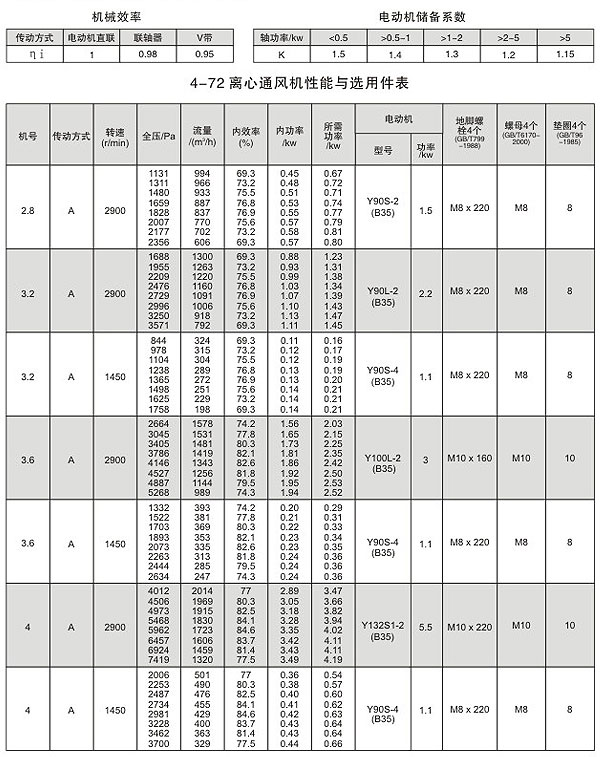

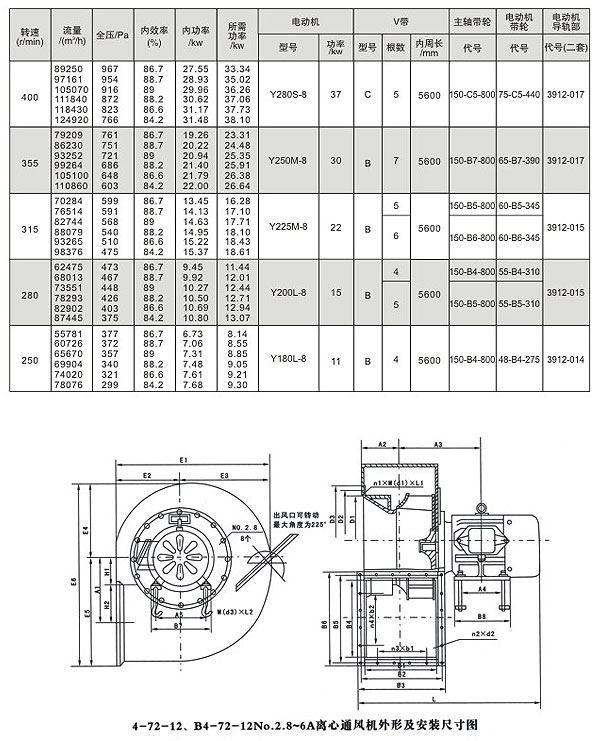

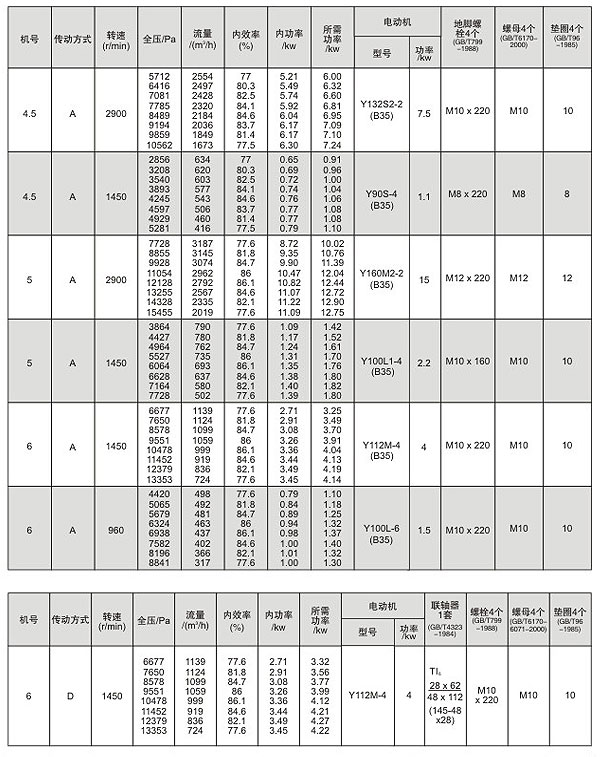

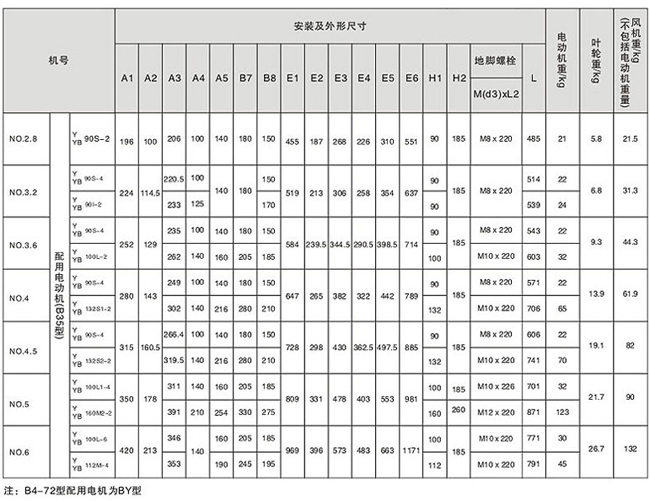

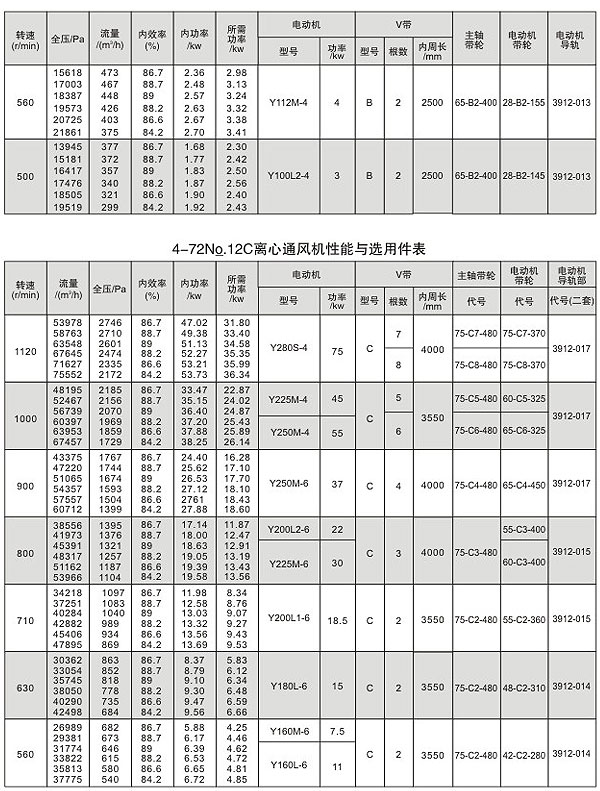

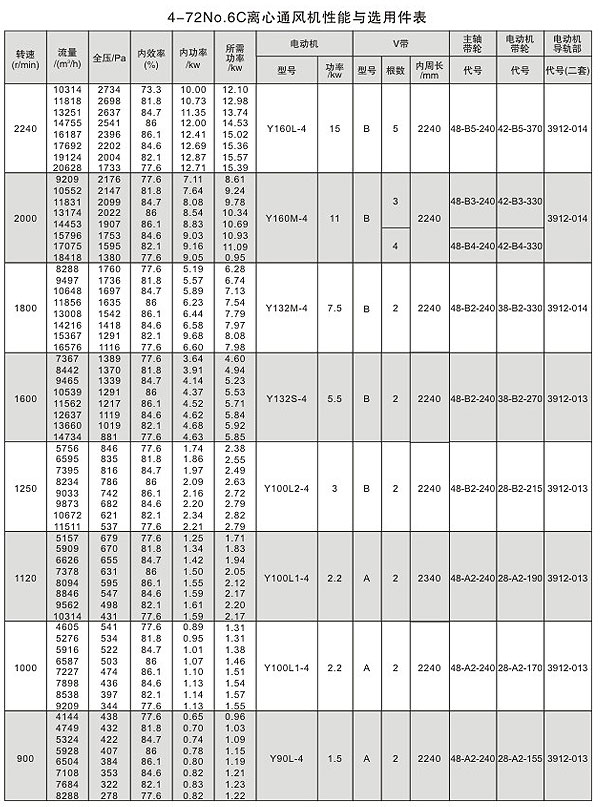

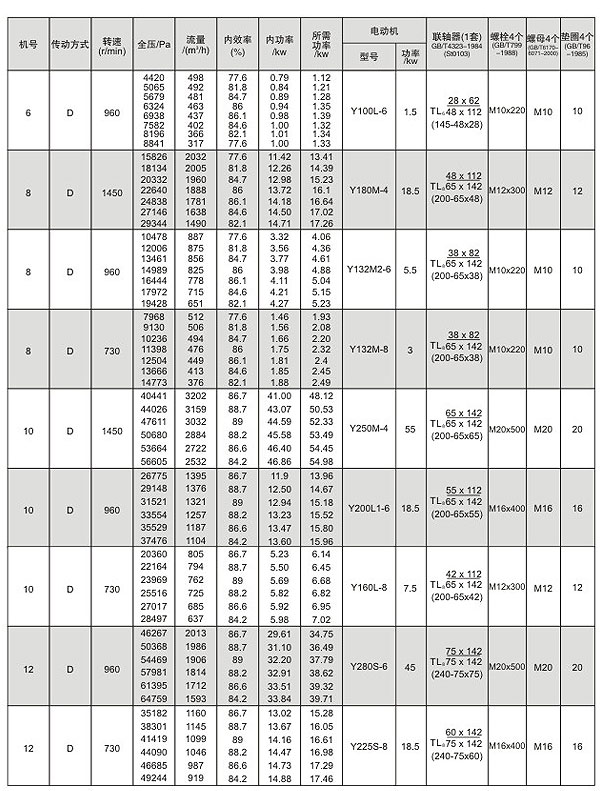

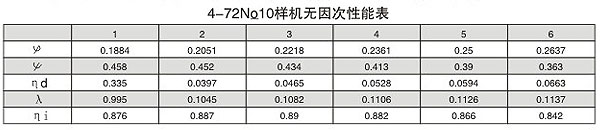

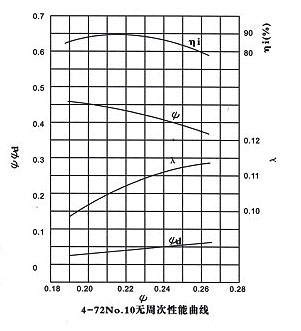

本样本只给No.10样机的无因次性能表及曲线，由该性能表和曲线计算No10以上风机的有因次性能参数。
风机性能一般指在标准状态下输送空气的性能。
 |
| |
|
| |
|
