| 9-19、9-26 型高压离心通风机 |
1、9-19、9-26 型高压离心通风机用途
9-19、9-26型离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料，输送空气于无腐蚀性不自然、不含粘性物质之气体。介质温度一般不超过50℃(最高不超80℃)，介质中所含尘土及硬质粒不大于150mg/m3。
2、9-19、9-26 型高压离心通风机结构形式
本通风机为单吸入式，有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、共13个机号。
通风机可制成右旋和左旋两种形式。从电动机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示，逆时针旋转称左旋风机，以“左”表示。

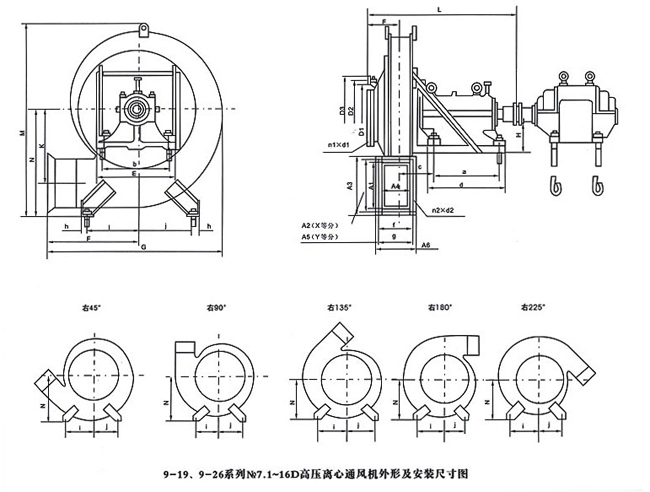

风机的出口位置以机壳的出口角度表示“左”、“右”均可制成0O、45O、90O、135O、180O、225O共6种角度。

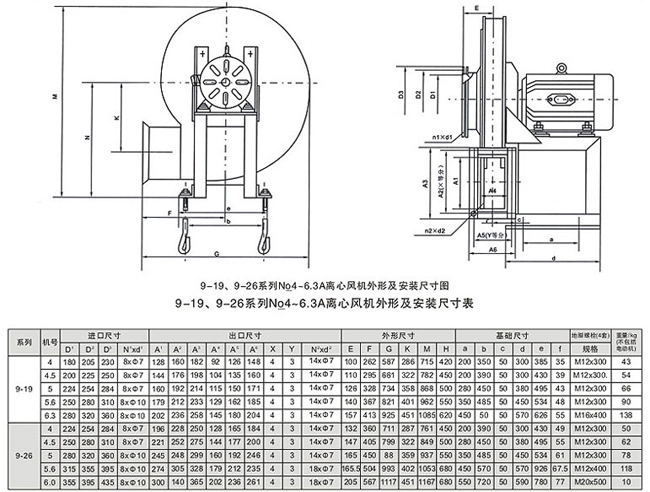

风机的传动方式为A式(No4~6.3)和D式(No7.1~16).
3、9-19、9-26 型高压离心通风机结构特点
No4~6.3主要由叶轮、机壳、进风口、支架等组成；No7.1~16主要由叶轮、机壳、进风口、传动组等组成。
1.1. 叶轮 9-19型风机叶片为12片，9-26型风机叶片为16片，均属前向弯曲叶型，叶轮扩压器外缘最高圆周速不超过140m/s。叶轮成型后经静、动平衡校正，故运转平稳。
1.2. 机壳 用普通钢板焊接成蜗形壳整体。
1.3. 进风口 做成收敛式流线型的整体结构，用螺栓固定在前盖板组上。
1.4. 传动组 由主轴、轴承管、联轴器等组成，主轴由优质钢制成，轴质箱整体结构，采用球轴承，用轴承润滑脂润滑。

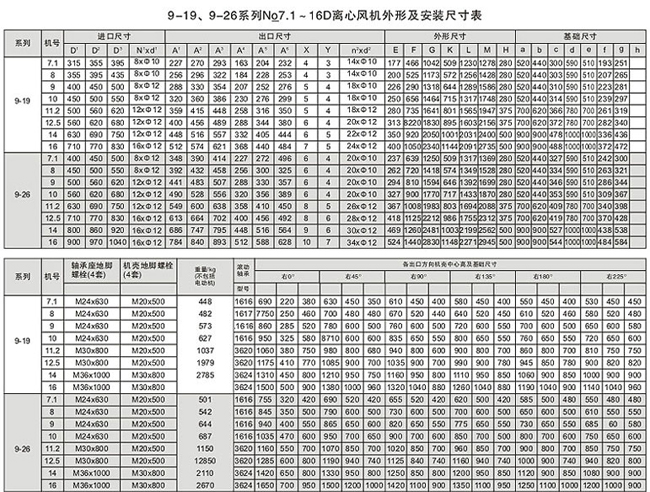

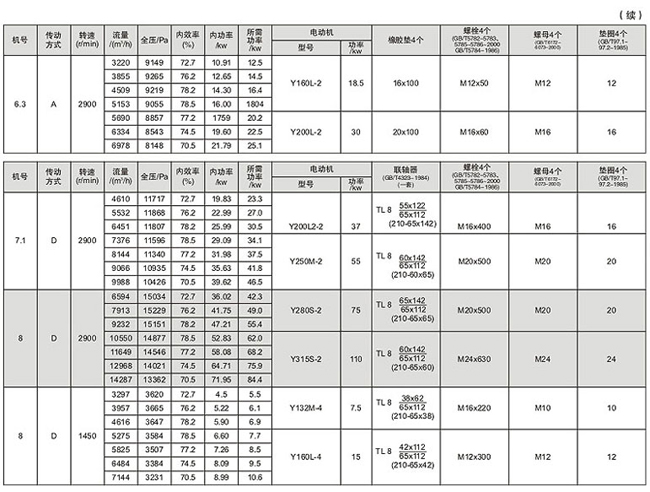

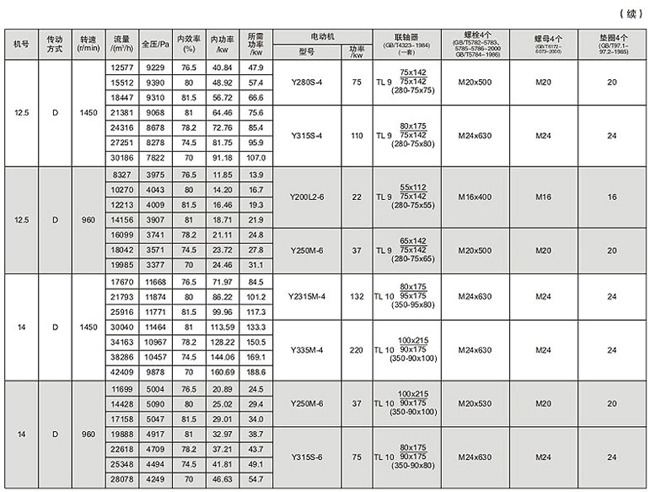

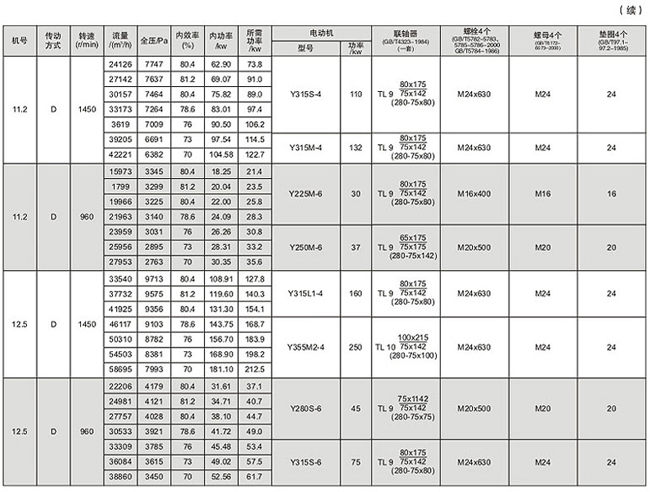

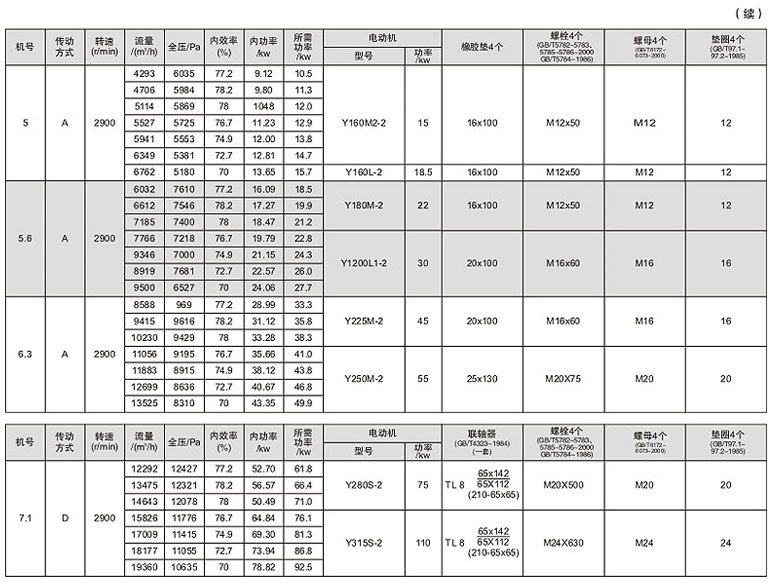

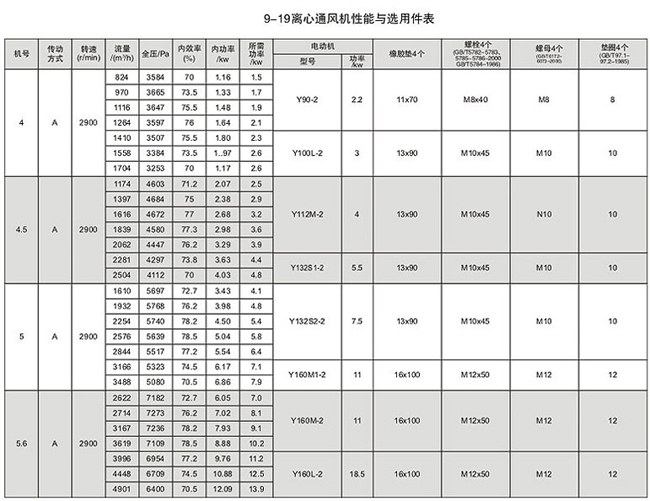

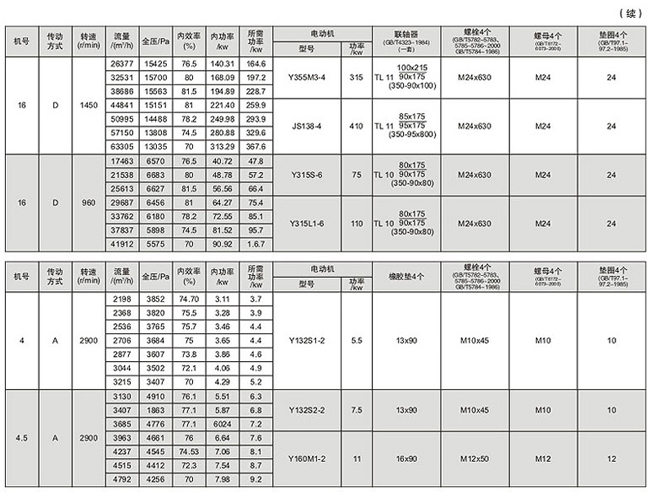

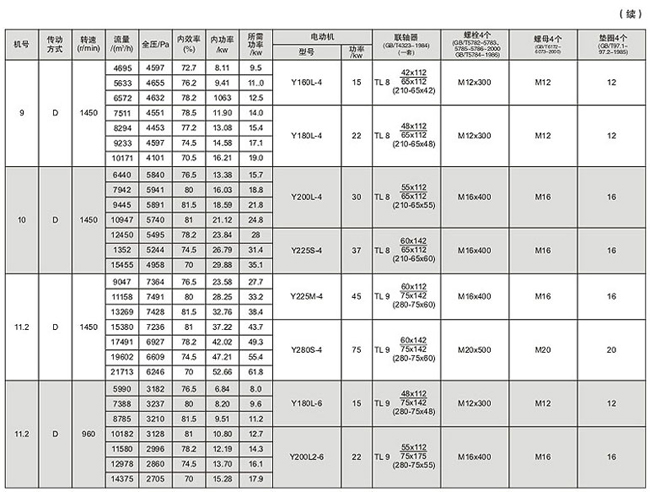

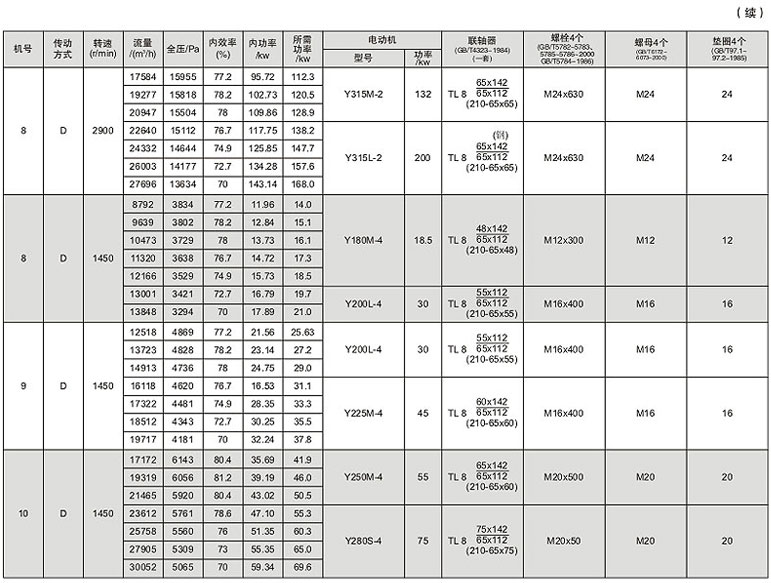

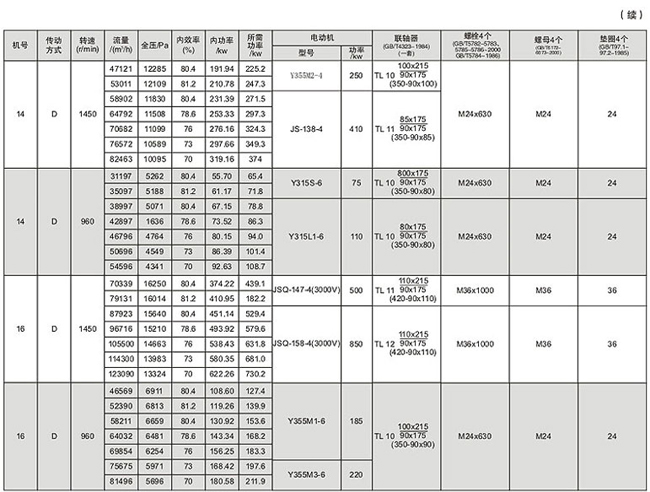

4、9-19、9-26 型高压离心通风机性能与选择

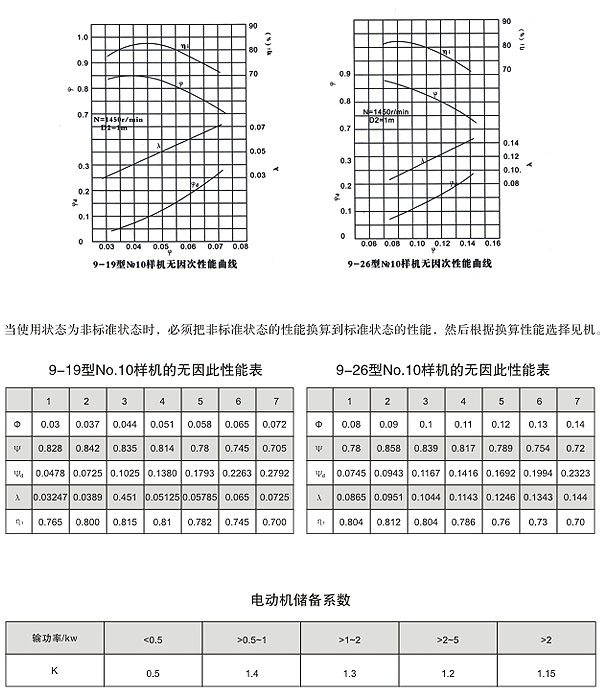

9-19与9-26型风机只给No10样机的无因次性能表及曲线，由给出的无因次性能表或曲线计算No10风机的有因次性能。
 |
| |
|
| |
|
