G4-73 Y4-73 型锅炉通引风机
1、用途G4-73与Y4-73型锅炉通、引风机适用于火力发电厂中670t/h以下蒸汽锅炉的通、引风机系统。在无其他特殊要求时,G4-73亦可用于矿井通风及一般通风。通风机输送的介质为空气,最高温度不得超过80。C:引风机输送的介质为烟气,最高温度不得超过250℃
在引风机前,必须加装除尘装置,以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况,除尘效率不得低于85%。
2、形式
(1)通风机与引风机制成单吸入,各有NO.8—28共1 2个机号。
(2)从电动机一端正视,叶轮顺时针旋转称为右旋风机,以“右”表示;叶轮逆时针旋转称为左旋风机,以“左”表示。
(3)风机的出风口位置,以机口的出风口角度表示。
(4)风机传动方式为D式,均采用弹性联轴器传动。
3、结构特点风机主要由叶轮、机壳、进风口、调节门及传动部分组成。
(1)叶轮由1 2片后倾机翼斜切的叶片焊接于锥弧形的前盘与平板形的后盘中间。由于采用了机翼形叶片,保证了风机高效率、低噪声、初强度。叶轮经静、动平衡校正,故运转平稳。同一机号的通、引风机叶轮结构相同。
(2)机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机口做成三种不同形式(N0 8—1 2机壳做成整体结构,不能拆开,N0 14~1 6机壳做成两开式,No,18~28机壳做成三开式)。对引风机、蜗形板作了适当加厚以防磨。
(3)收敛、流线形的进风口制成整体结构,用螺栓固定在风机入口侧。
(4)用来调节风机流量的装置,轴向安装在进风口前面。调节范围由口(全开)到90“-(全闭)。(5)传动部分的主轴由优质钢制成,本风机均采用滚动轴承。轴承箱有两种形式:No.8—1 6R整体的筒式轴承箱:No.18~28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位指示器(仅引风机)。
润滑油采用全损耗系统用油L—AN46,加入油量按油位标志的要求。No.8—1 6整体筒式轴承箱如采用润滑脂时,在轴承箱内滚珠一侧应加挡油板,其固定槽已预制。引凤机备有水冷却装置,因此,须加装输水管,耗水量随气温不同而异,一般按0 5~1m3/h考虑。

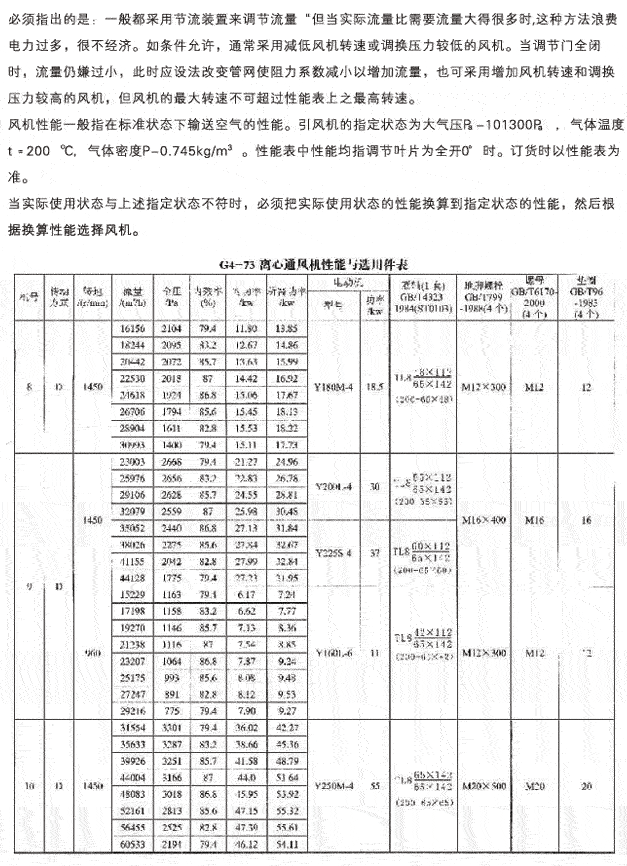

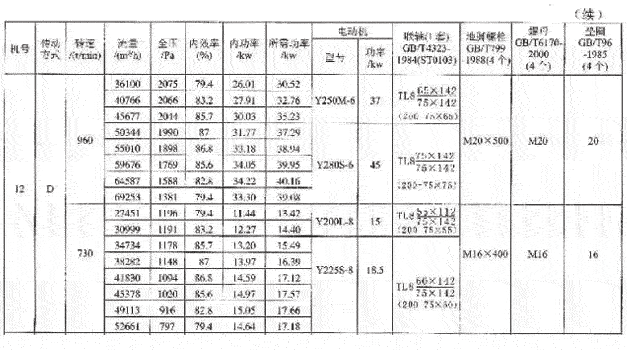

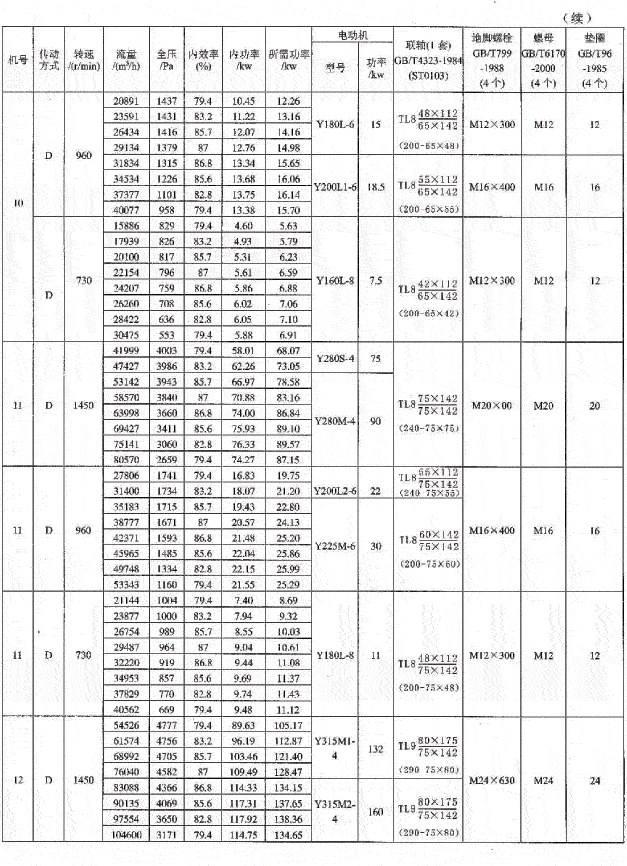

4、性能与选择

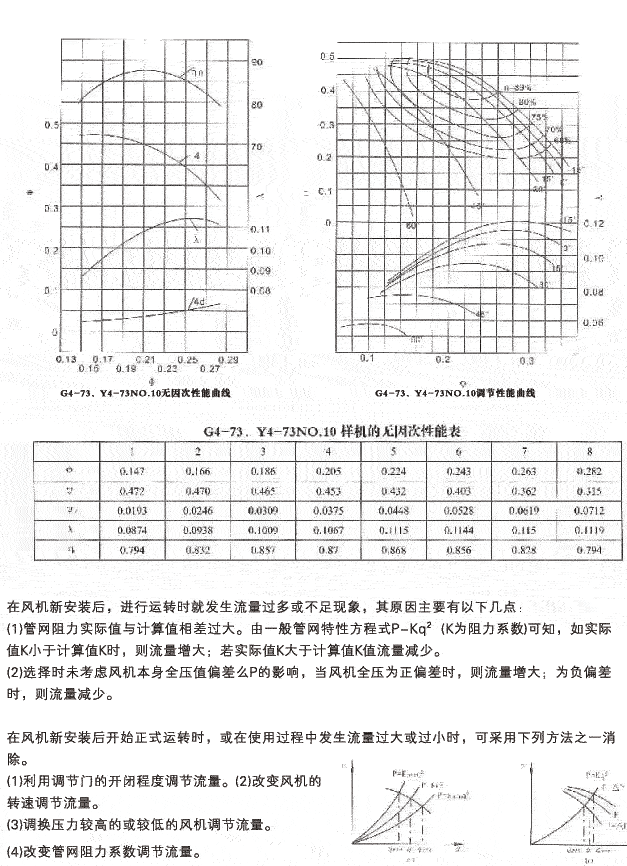

G4—73、Y4—73型风机只给出 NO.10样机的无因次性能表及曲线。由给出的无因次性能表或曲线可计算NO 8—28所有机号的有因次性能。
流量过多或不足时的处理:在使用时,常常发生流量过多或不足的现象。产生这种现象的原因很多,如果是在使用过程中发生这种现象,主要是由于管网中的阻力时大时小,或风机在飞动工作等缘故,如果是在使用过程中,经过较长时问逐渐减少,或在短时间内突然减少,主要由于管网堵塞。
