| XBDZ 型壁式轴流风机 |
1、XBDZ 型壁式轴流风机概述
1.1.XBDZ型壁式轴流风机叶轮采用宽叶片大弦长、空间扭曲、倾斜式叶形，可在低速时达到所需风量、风压，降低风机噪声，风机机壳外层方形，内层为多孔消声板，夹层为消声棉，可进一步降低风机噪声。风机安装于墙体内，靠墙侧装有铝合金防雨百叶，可以防止室外雨水和自然风向室内倒灌。
1.2.风机根据电机不同可分为A型和B型，A型为普通电机，风机叶轮直径为250~710mm共10规格，每一规格风机听片数者都为4片，风量600~15000m3/h，风压40~160Pa；B型为外转子电机，具有更小的噪声和重量，见机叶轮直径由250~630mm共9个规格，每一规格风机叶片数都为5片，风量900~10000m3/h，风压25~210Pa。
1.3.风机根据使用环境不同要求，A型风机可制成BXBDZ型防爆轴流风机，可适用于非腐蚀的含有易燃、易爆气体的场所，防爆等级为EXDllBT4。
2、XBDZ 型壁式轴流风机工作条件
工作温度：-20℃~+40℃；
温度：<90%；
介质条件：
----常规型：非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3)。
----防爆型：非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3)。
----防腐型：有腐蚀性气体(无任何粉尘)。
工作电源：三相、380V/50Hz(小功率风机可做成单相220V，请订货时注明)。
3、XBDZ 型壁式轴流风机应用
XBDZ 型低噪声壁式轴流风机主要用于工矿企业，民用建筑、体育馆、娱乐场、轻工、食品、医药的壁式送排风。
4、XBDZ 型壁式轴流风机配置
4.1.标准配置
4.2.备选件及附件（订货时注明是否购买）
5、XBDZ 型壁式轴流风机加工工艺
风机叶轮：XBDZ -A型十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形叶片与十字架铆接装配成形，XBDZ-B型叶片与电机直联。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
6、XBDZ 型壁式轴流风机性能参数

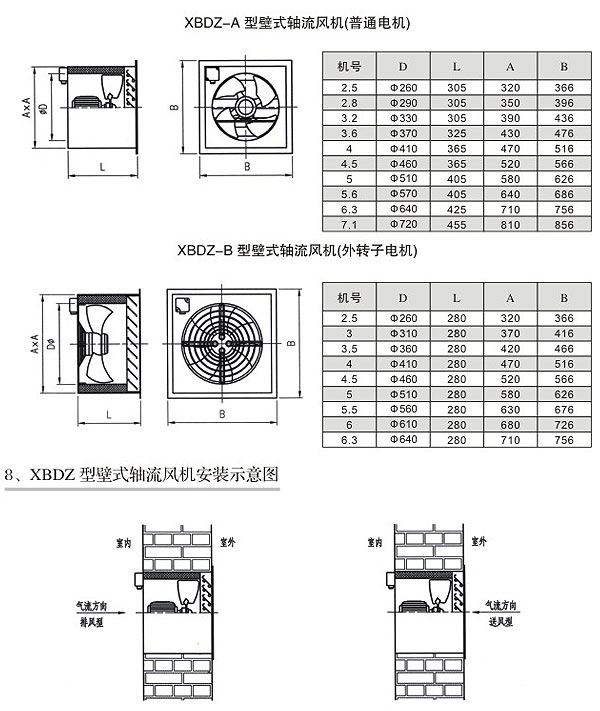

7、XBDZ 型壁式轴流风机的外形及安装尺寸
 |
|
|
