SWF型混流风机
1、SWF型混流风机概述

    1.1.SWF型混流风机采用子午面加速方法设计,其叶轮轮毂为锥形,由于气流沿倾斜方向流出,兼有轴流和离心的特点,同时有效地降低外流噪声,在单位风量、单位风压的工况下,比A声级可降低2~3dB(A),同时在较低转速的情况下,可获得较高风机压力,可代替低压离心风机。
    1.2.风机按机号分为250~1400mm十八种规格,系列风量为500~110000m3/h,全压为50~1400Pa。风机根据调速方式可分单速(Ⅰ型),双速(Ⅱ型)。双速风机可满足用户对不同工况点性能调节的需要,配用双速双速电机,实现两档调速,风机也可配用变频电机和变频控制器,实现变频调速,建议调节频率锁定在25Hz~50Hz。
    1.3.为适应防爆环境需要,风机可做成防爆风机可配不同长度消声器,也可将风机做成包覆式(壳体消声)。
2、SWF型混流风机工作条件
    工作温度:-20~+40℃
    湿度:<90%
    介质条件:空气(含尘量不超过100mg/m3)
    工作电源:三相、380V/50Hz
3、SWF型混流风机应用
    风机可广泛应用于民用建筑、工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所,最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。
4、SWF型混流风机配置
4.1.标准配置
●叶轮; ●电机; ●机壳(风筒、导叶、内筒、电机支架); ●底脚; ●冷却风管
4.2.备选件及附件(订货时注明是否购买)
●减振设备; ●控制箱;
●网罩; ●对接法兰;
5、SWF型混流风机加工工艺
    5.1.风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
    5.2.外筒法兰为采用整体翻边旋压而成。

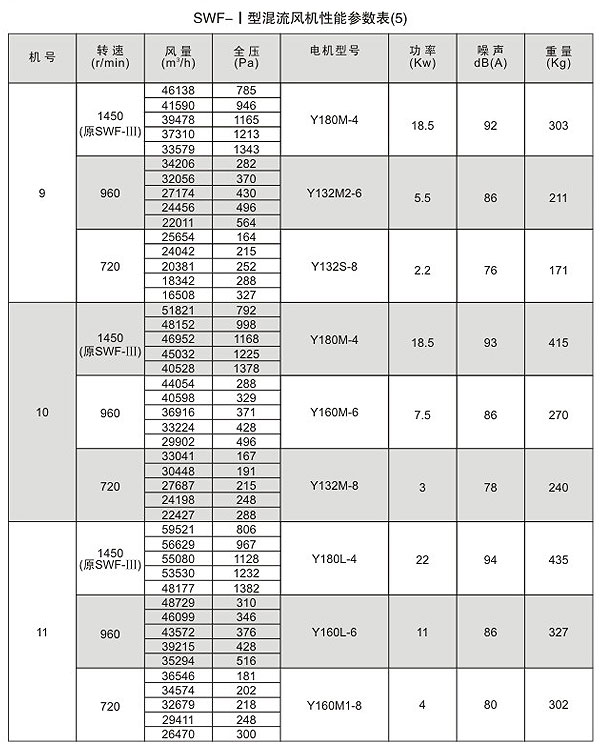

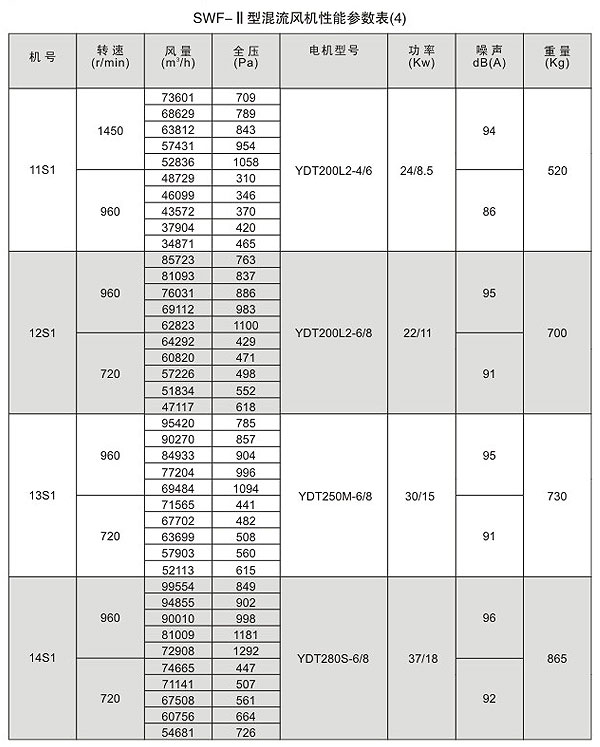

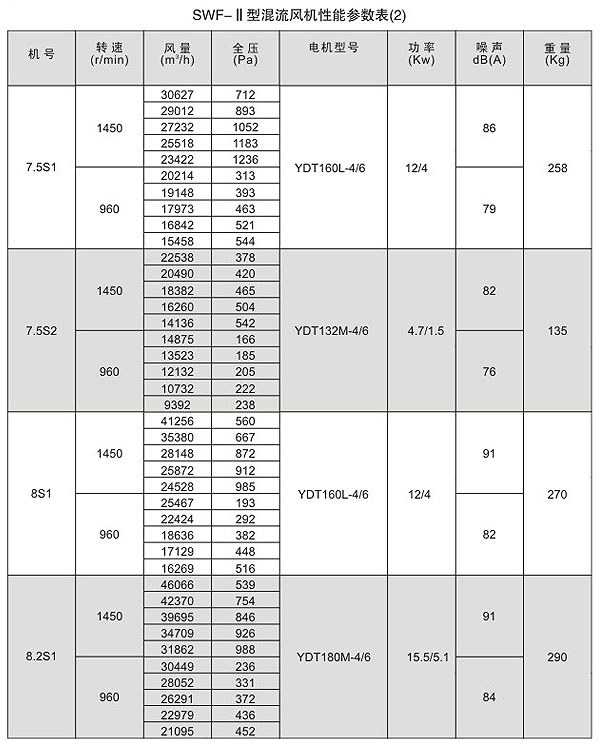

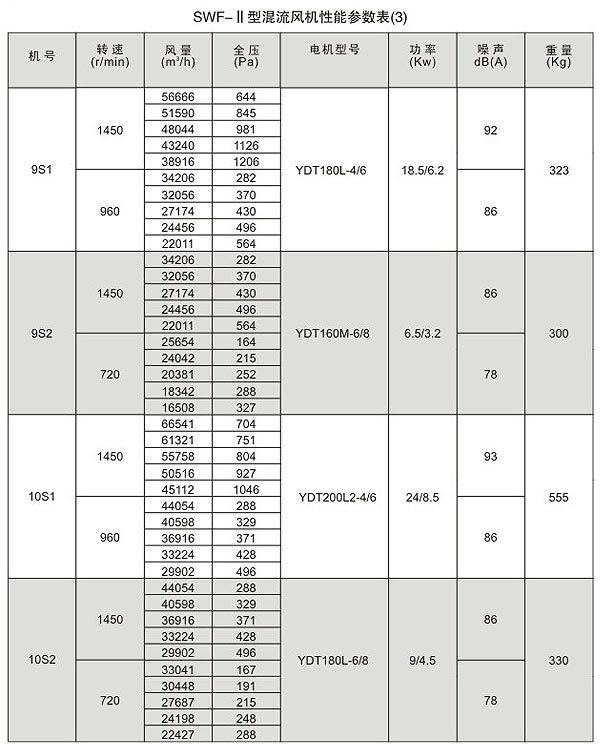

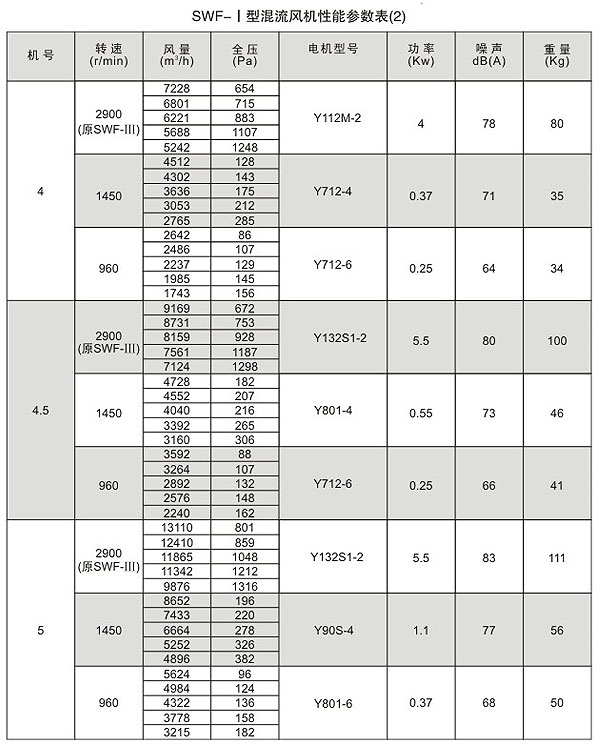

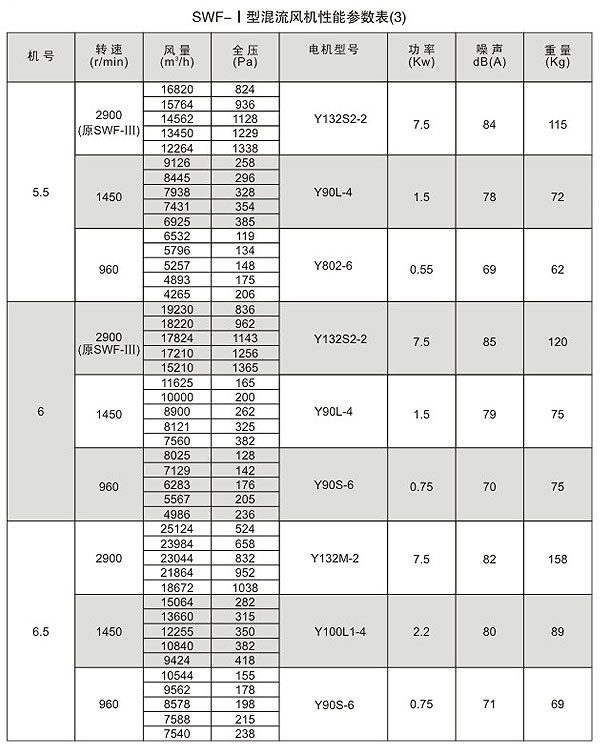

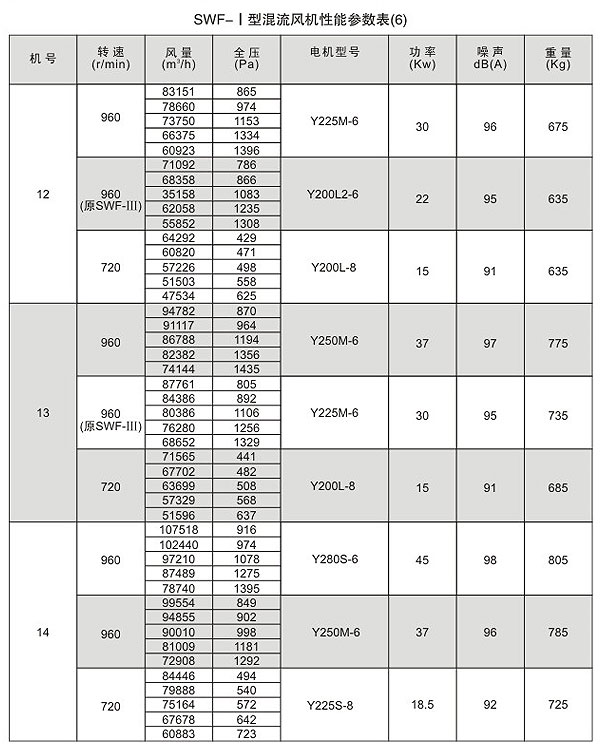

6.SWF型混流风机性能参数

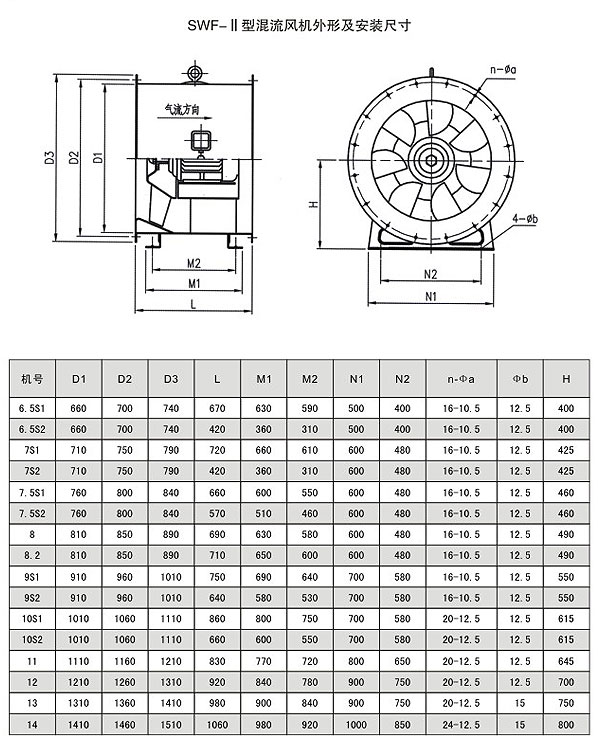

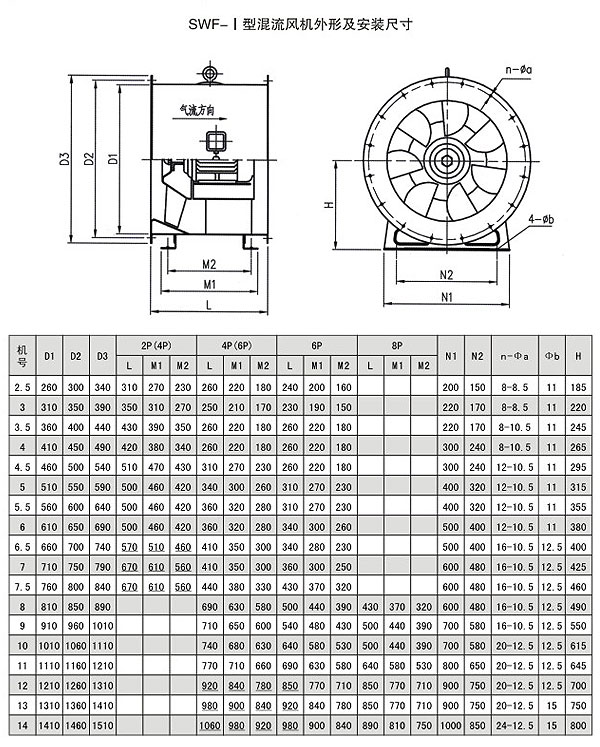

7.SWF型混流风机外形及安装尺寸
