| PYHL-14A HL3-2A型混流风机 HLF-6型混流风机箱 |

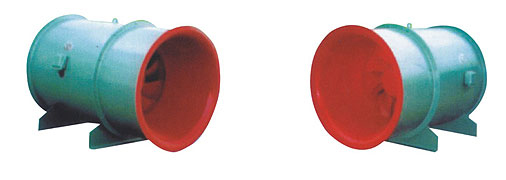

1、PYHL-14A、HL3-2A型混流风机概述
1.1.HL3-2A型混流风机，叶轮采用子午加速特点的锥面扭曲形叶片在轮毂上焊接而成，进口处采用流线喇叭形消声器与风筒联接成整体，内装有导叶，具有良好的气流分布，压力稳定，是一种介于轴流和离心风机间的新型风机。
1.2.PYHL-14A型混流风机是在HL3-2A风机上改进，电机采用耐高温的电机，并配设专门的电机冷却系统，产品经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，可在介质温度300℃高温条件下连续运转60分钟以上，100℃温度条件下连续运转20小时/次不损坏，通风排烟可两用。
1.3.风机按机号分为250-1400mm共24种规格，系列风量为450~13500m3/h，全压为50~1900Pa。
1.4.为了满足用户对不同工况点性能调节的需要，风机可在原基础用配用双速电机，可两档调速，根据不同的变速比，可分为S1、S2、S3三种类型；也可配用变频电机和变频控制器，实现变频调速，建议调节频率锁定在25Hz~50Hz。
2、PYHL-14A、HL3-2A型混流风机工作条件
工作温度：-20℃~+80℃（可连续运转）；
耐高温：100℃（可连续运转20小时），
300℃（可连续运转60分钟）；
温度：<90%；
介质条件：空气（含尘量不超过100mg/m3）；
工作电源：三相、380V/50Hz；
注：耐高温条件仅用于PYHL-14A型消防高温排烟混流式风机。
3、PYHL-14A、HL3-2A型混流风机应用
风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。PYHL-14A型通风排烟可两用。
4、PYHL-14A、HL3-2A型混流风机配置
4.1.标准配置
●叶轮；
●进风口消声段；
|
●机壳（风筒、导叶、内筒、电机支架）；
●底脚；
|
●电机；
●冷却叶轮、冷却风管（仅PYHL-14有); |
4.2.备选件及附件（订货时注明是否购买）
5、PYHL-14A、HL3-2A型混流风机加工工艺
5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
5.2.风机外筒法兰为采用整体翻边旋压而成。

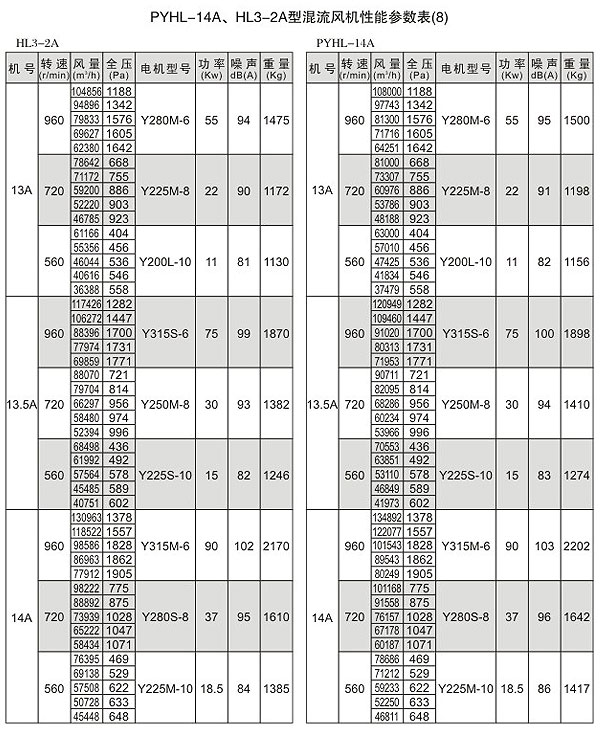

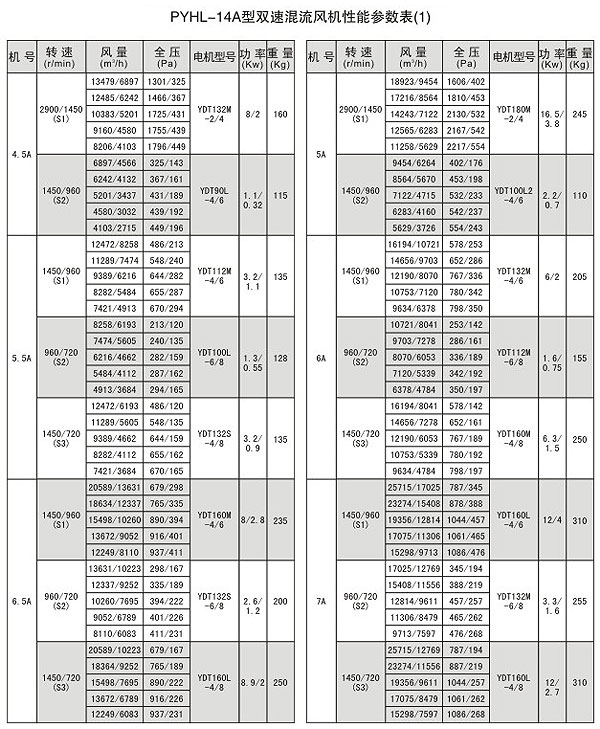

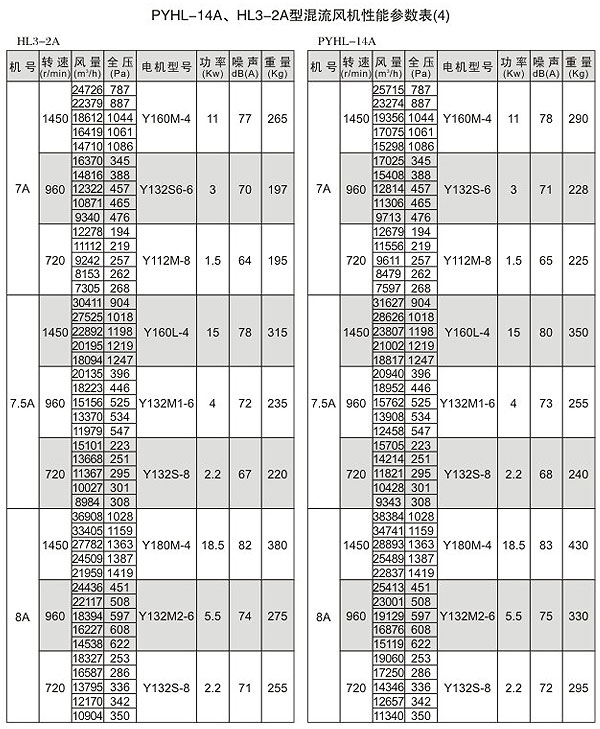

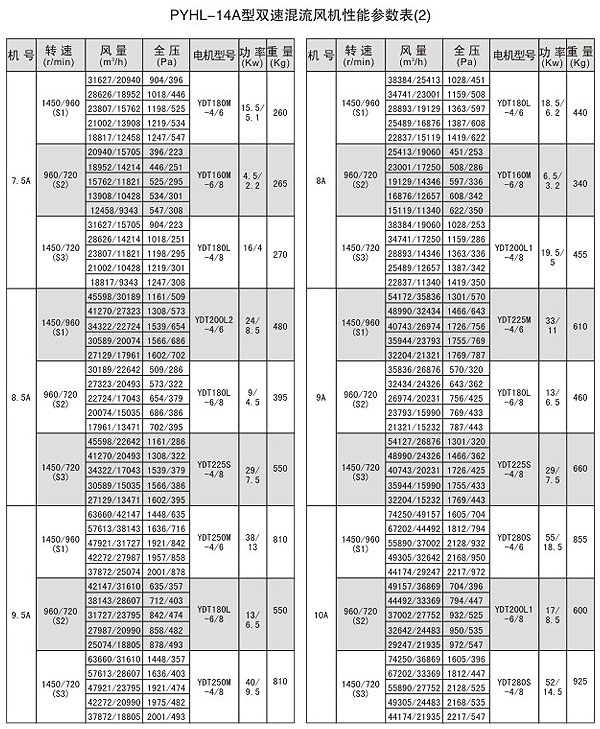

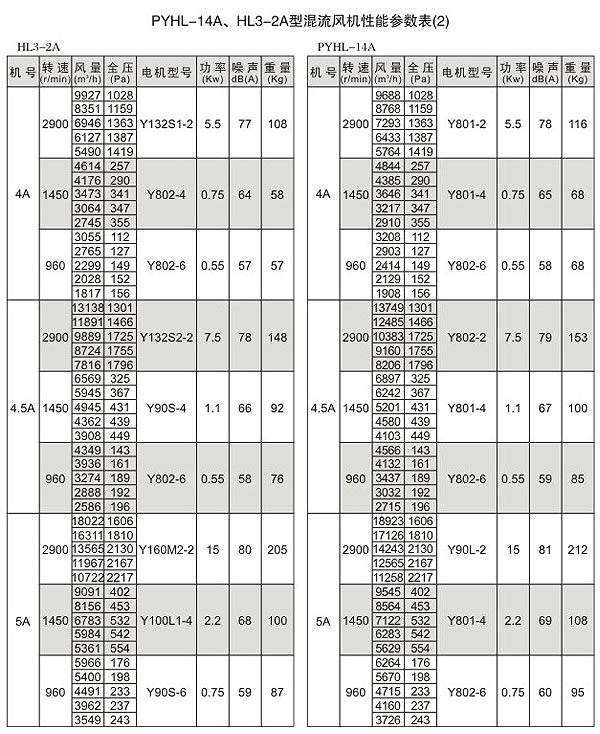

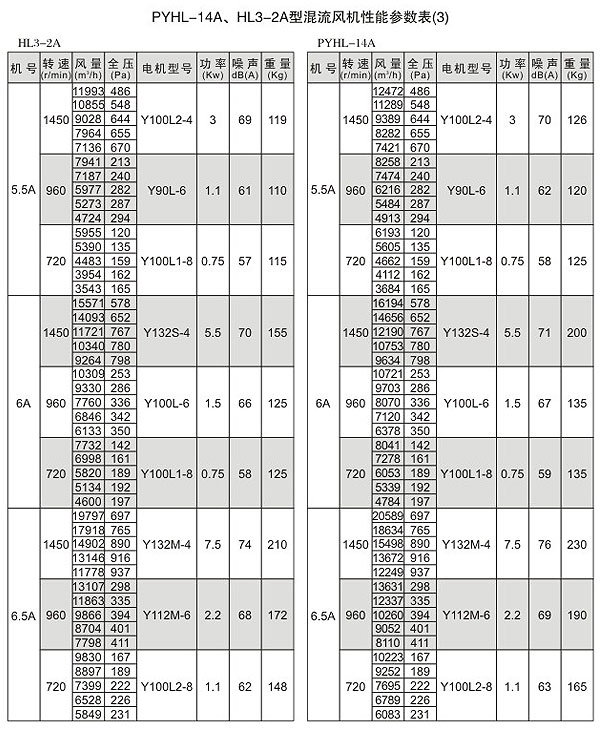

6、PYHL-14A、HL3-2A型混流风机性能参数

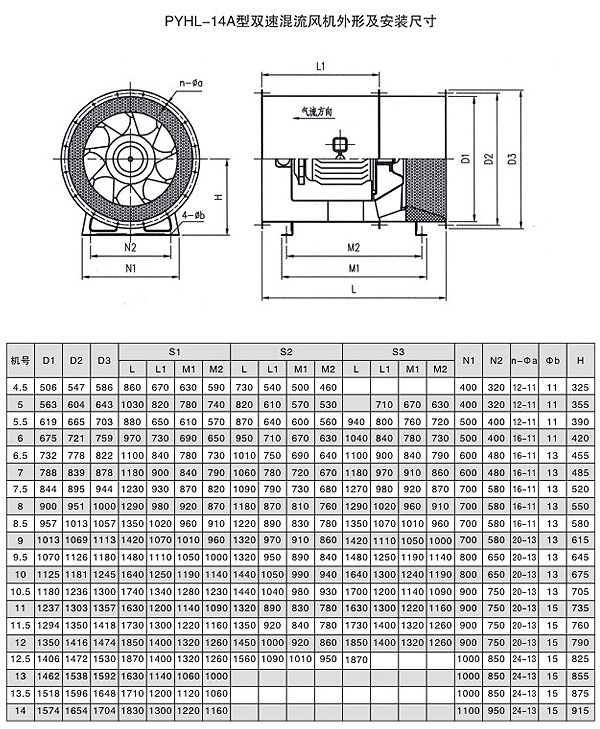

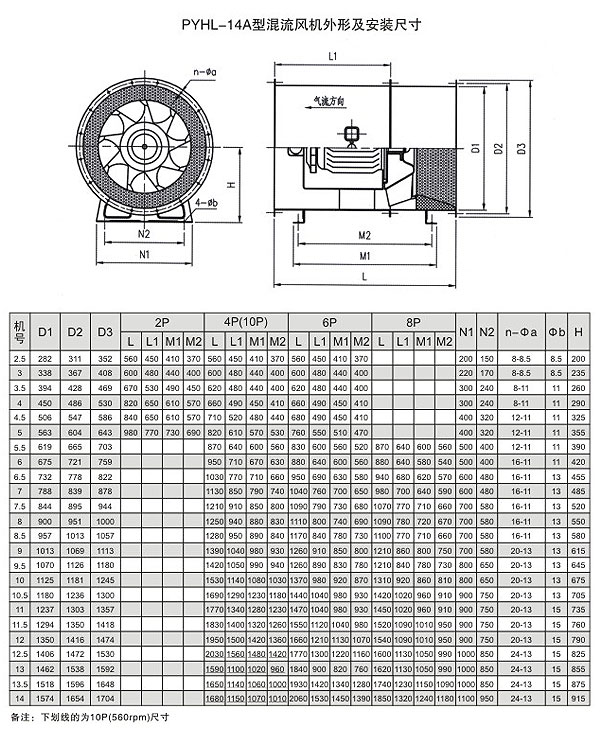

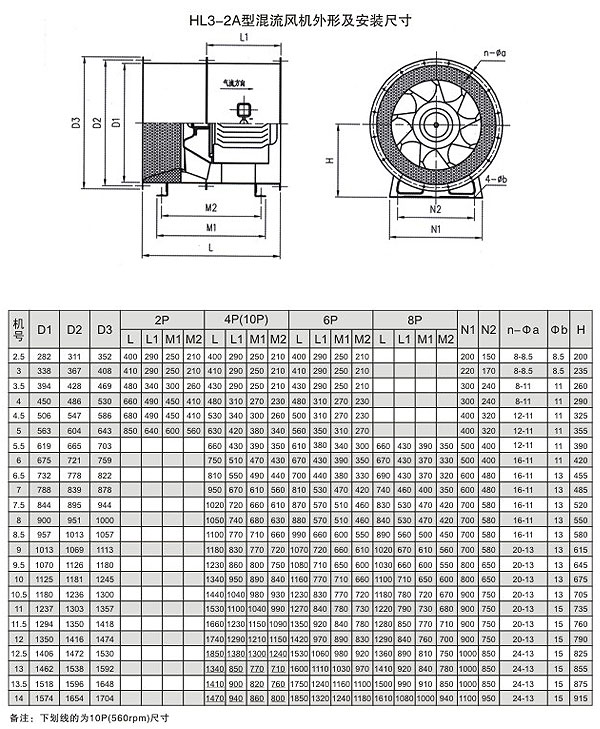

7、PYHL-14A、HL3-2A型混流风机外形及安装尺寸
8、HLF-6型混流风机箱
8.1.HLF-6型混流风机箱是为了满足现人代高级建筑更低噪声的需要，对PYHL-14A、HL3-2A型混流风机包箱制作，风机箱板为消声型面板，面板外层为镀锌板或彩涂板，中间消声层为优质PVC材料或超细吸声棉，内层为微穿孔板，框架式结构，整机可降噪约3~7dB。
8.2.HLF-6型混流风机箱分为排烟型和通风型两种，排烟型为PYHL-14A型混流风机包箱，可在介质温度300℃高温条件下连续运转60分钟以上，100℃温度条件下连续运行20小时/次不损坏，通风排烟可两用。通风型为HL3-2A型混流风机包箱，可用于通风换气。

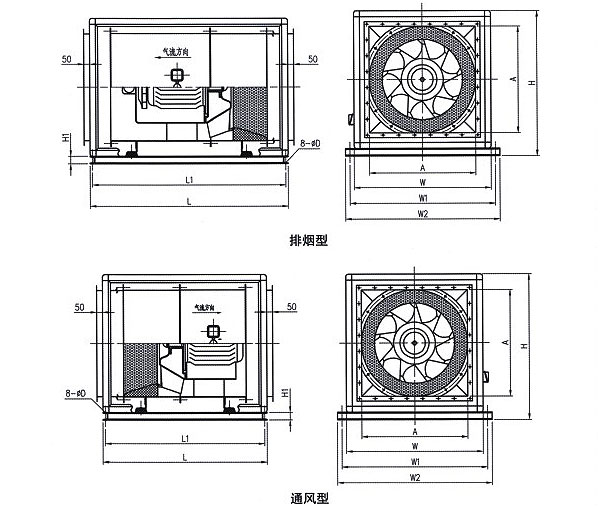

9、HLF-6型混流风机箱外型及安装尺寸

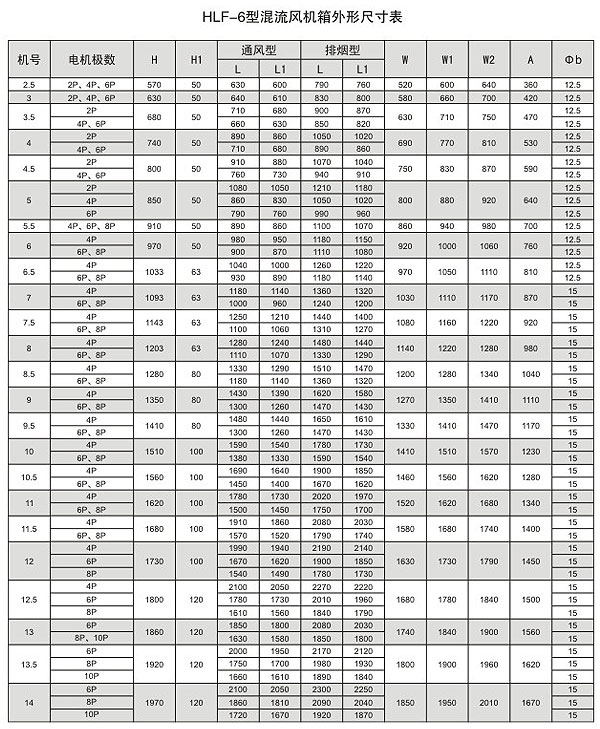

10、HLF-6型混流风机箱外形尺寸
 |
|
|
