DZ 型轴流风机
1、DZ 型轴流风机概述

    1.1.DZ型轴流风机主要特点为宽叶片大弦长、空间扭曲、倾斜式叶形,可在低速时达到所需风量、风压,降低风机噪声。风机叶轮直径由小到大共三十四个规格,每一规格风机叶片数都为4片,风量400~48000m3/h,风压40~200Pa。风机可壁式安装也可管道式安装。
    1.2.产品分类
    ●按外形结构分:卧式(DZ-11型);岗位式(DZ-12型);管道式(DZ-13型)。
    ●按使用环境分:
    ----普通型:适用于非易燃、易爆及无腐蚀性气体的环境中。
    ----防腐型:叶轮、机壳为玻璃钢,适用于含有腐蚀性气体的环境中。
    ----防爆型:电机为隔爆型、叶片为铝合金,适用于易燃、易爆气体的环境中,防爆等级为EXdllBT4。
    1.3.为适应不同场所噪声要求,风机均可配不同长度的消声器,也可将风机做成包覆式(壳体消声)。
2、DZ 型轴流风机工作条件
    工作温度:-20℃~+40℃;
    温度:<90%;
    介质条件:
    ----常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3)。
    ----防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3)。
    ----防腐型:有腐蚀性气体(无任何粉尘)。
    工作电源:三相、380V/50Hz(小功率风机可做成单相220V,请订货时注明)。
3、DZ 型轴流风机应用
    DZ 型轴流式风机主要用于工矿企业,民用建筑的壁式排风、岗位送风、管道通风、屋顶通风等,应用于化工、轻工、食品、医药、冶金等工矿企业及各类民用建筑的通风空调系统。
4、DZ 型轴流风机配置
4.1.标准配置
●叶轮; ●机壳(风筒、导叶、内筒、电机支架); ●电机; ●底脚;
4.2.备选件及附件(订货时注明是否购买)
●减振设备; ●控制箱;
●网罩; ●对接法兰; ●百叶风口;
5、DZ 型轴流风机的加工工艺
    5.1.风机叶轮:十字架为钢制冲压下料,液压成形,叶片为铝合金冲压后液压成形叶片与十字架铆接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
    5.2.外筒法兰为采用整体翻边旋压而成。

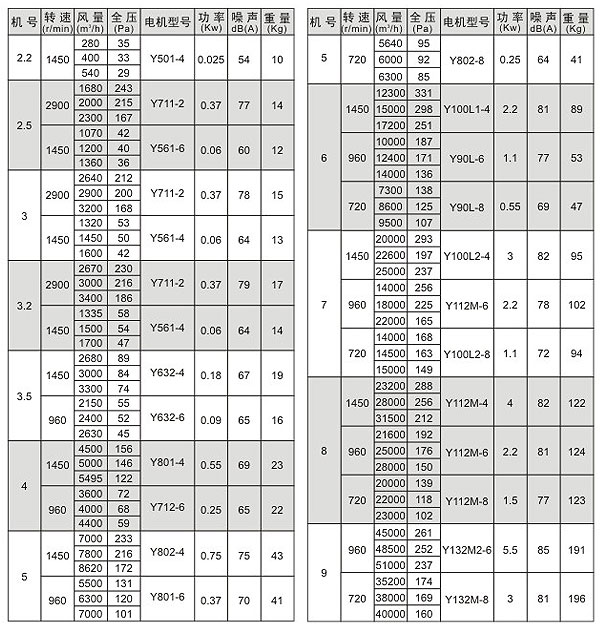

6、DZ 型轴流风机参数表

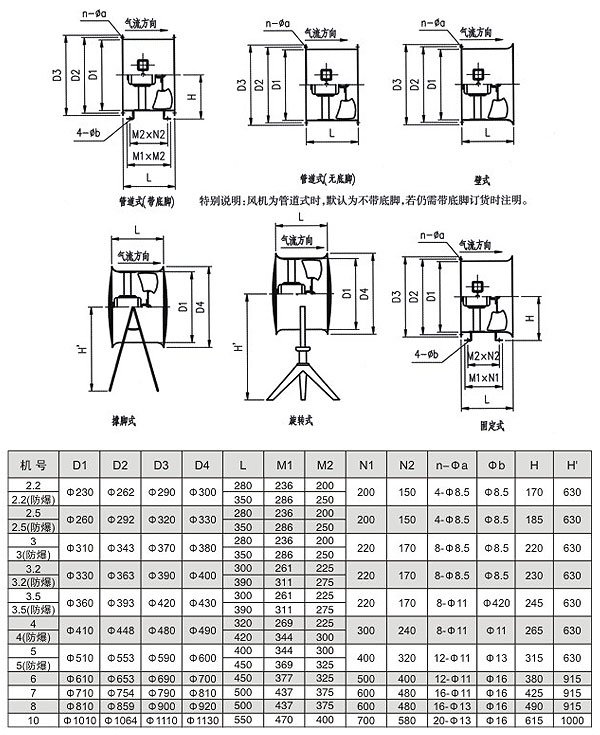

7、DZ 型轴流风机外形及安装尺寸
