T35-11型轴流风机
1、T35-11型轴流风机概述
    1.1.T35-11型轴流风机主要用于一般工厂、仓库住宅内通风换气或加强暖气散热用。风机按机号分由280~1120mm共三十个规格,每一规格见机叶片数都为4片,叶片角度有15O、20O、25O、30O、35O五种,参数范围广,风量800~67000m3/h,风压40~470Pa。风机可壁式安装也可管道式安装。
    1.2.产品分类
    ●按外形结构分:壁式、管道式。
    ●按使用环境分:
    ----普通型:适用于非易燃、易爆及无腐蚀性气体的环境中。
    ----防腐型:叶轮、机壳为玻璃钢,适用于含有腐蚀性气体的环境中。
    ----防爆型:电机为隔爆型、叶片为铝合金,适用于易燃、易爆气体的环境中,防爆等级为EXdllBT4。
    1.3.为适应不同场所噪声要求,风机均可配不同长度的消声器,也可将风机做成包覆式(壳体消声)。
2、T35-11型轴流风机工作条件
    工作温度:-20℃~+40℃;
    温度:<90%;
    介质条件:
    ----常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3)。
    ----防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3)。
    ----防腐型:有腐蚀性气体(无任何粉尘)。
    工作电源:三相、380V/50Hz(小功率风机可做成单相220V,请订货时注明)。
3、T35-11型轴流风机配置
    T35-11型轴流风机主要用于工矿企业,民用建筑的壁式排风、岗位送风、管道通风、屋顶通风等,应用于化工、轻工、食品、医药、冶金等工矿企业及各类民用建筑的通风空调系统。
3.1.标准配置
●叶轮; ●电机; ●机壳(风筒、导叶、内筒、电机支架); ●底脚;
3.2.备选件及附件(订货时注明是否购买)
●减振设备; ●控制箱;
●网罩; ●对接法兰; ●百叶风口;
4、T35-11型轴流风机加工工艺
    4.1.T35-11型风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂铆接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。
    4.2.风机外筒法兰为采用整体翻边旋压而成。

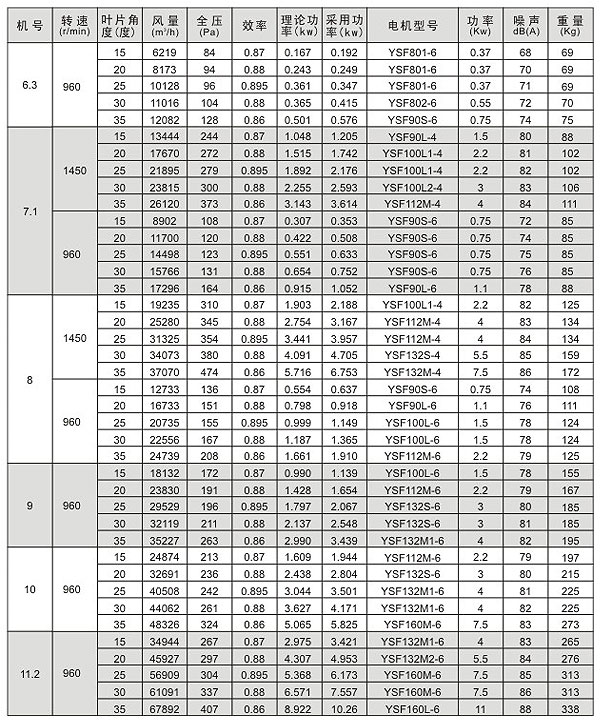

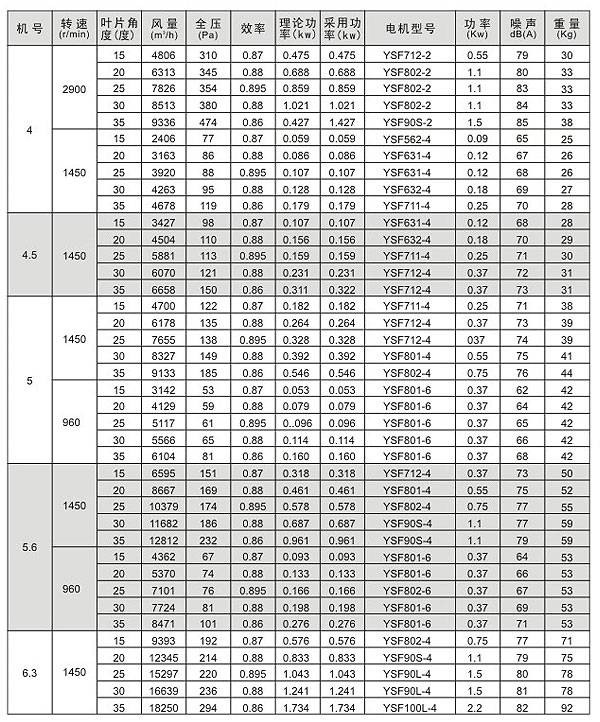

5、T35-11型轴流风机参数表

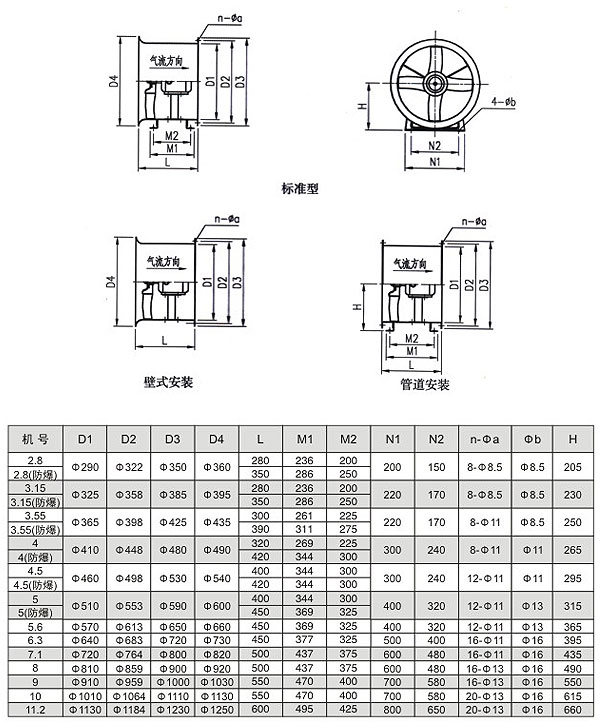

6、T35-11 型轴流风机外形及安装尺寸
